一般的に、4/3型がCマウントで性能を維持する限界といわれています。

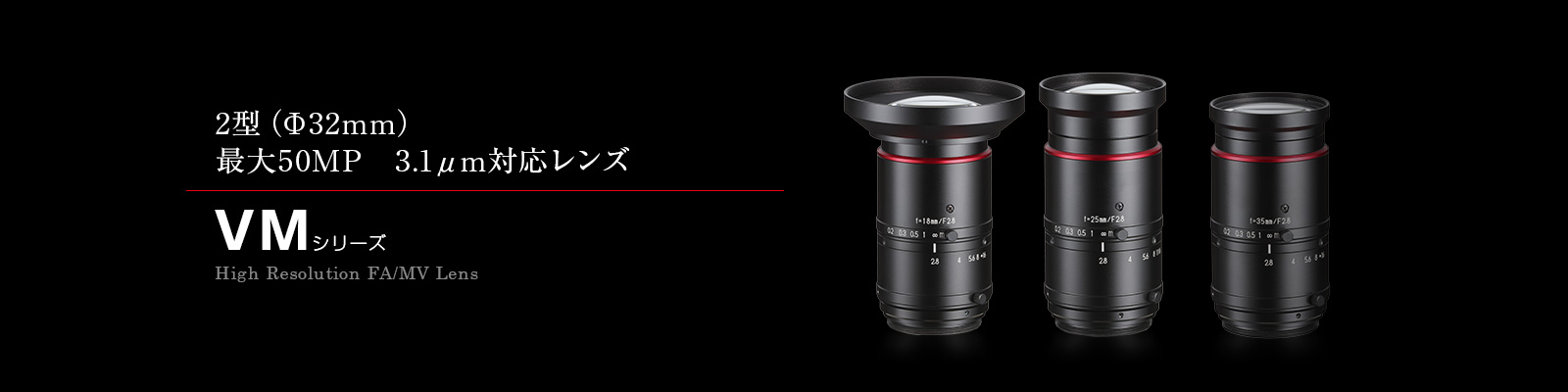

VMシリーズは、M42・TFL・TFL-Ⅱマウントを採用することで、Cマウントでは実現できない光学性能を追求し大型センサーでの利用を可能にしました。
Cマウント以上の光学性能を出しつつ、Fマウントに比較して小型化を実現。
スクリューマウントと、独自のツマミネジ脱落防止のメカ機構を採用したことで、産業用途での使用でも安定したレンズとなっております。
センサーの対応フォーマットサイズは、2型（Φ32mm）となり、APS-Cセンサーに最適なものとなっています。
| ・IMX342 | ・GSPRINT4521(APS-C 21MP 4.5um) |
| ・Python16K (VITA16K) | ・GL0402ラインセンサ (~28mm) |
| ・XGS30000 | ・Emerald 67M |
| ・XGS32000(APS-C 29.8MP 3.2um) | ・Flash 4K |
| ・XGS20000 追加掲載依頼 (1.3″ 20.3MP 3.2um) |
大きなワークを撮像する場合、カメラやワークを移動させて撮像することや、カメラの台数を増やして複数台で撮像する必要があります。
カメラやワークを移動させて撮像する場合、撮像回数が増えるため検査にかかるサイクルタイムが長く発生してしまいます。
複数台カメラを設置する場合、周辺機器も含めると機器数が増えるためコストに影響することがあります。
また、複数台のカメラで撮像した複数枚の画像を処理する場合、カメラの個体差などによりまったく同じような画が撮像されるとは限らず、
画像処理に影響する可能性があります。
2型（32Φ）の3.1μmのVMシリーズなら、1ショットの範囲が広く、また高解像度に撮像可能なため、
従来の検査精度を大幅に向上することが可能です。
–>
最大50MP、3.1μmに対応しています。
8K解像力、高画素カメラに適合する高解像力レンズになります。
<!–
周辺光量を向上させ、且つ、低ディストーションを実現しています。
周辺まで含め、高精細な画を撮像することが可能です。
–>
あらゆる被写体距離でも性能劣化しないよう、フローティング機構を採用しています。
また、レンズ表面に、ワイドバンドマルチコーティングを施すことで近赤外領域の透過率を向上させています。
様々な場面において使用していただけるよう、光学性能を高めています。
フローティング機構とは性能劣化を抑えるために効果的な機構です。
通常のレンズでは、設計時に想定した被写体距離からずれると性能は著しく劣化します。
一方、フローティング機構を搭載したレンズでは、あらゆる被写体距離でも最高に近い性能を発揮することができます。
通常のレンズは被写体距離が変化すると性能が劣化することがあります。
それに対しフローティング機構を採用したレンズは、被写体距離の変化に関わらず高い性能を維持することが可能です。
通常の可視レンズでは、可視域に合わせた単層コーティングが施されています。 それに対し、VM42シリーズをはじめとした一部のレンズには、ワイドバンドマルチコーティングが施されています。 これは、通常の可視レンズに対して、近赤外領域の透過率を高めるもので、使用できる波長域を広げる効果があります。
従来の産業レンズではツマミネジが脱落してしまうことで、異物混入リスクを誘引する可能性があります。
VMシリーズでは、このリスクに対し一定の段階からツマミネジが回らなくなる機構を採用。
ツマミネジの脱落を防止することで、異物混入リスクを低減します。
| シリーズ | マウントアダプター | フランジバック(mm) | マウント |
|---|---|---|---|
| VM42 | なし | 17.526 | M42マウント |
| FB-1600VM | 16 | M42マウント | |
| FB-1148VM | 11.48 | M42マウント | |
| FB-1000VM | 10 | M42マウント | |
| FB-0656VM | 6.56 | M42マウント | |
| FB-1750VM | 17.5 | TFL-Ⅱマウント | |
| VM35 | なし | 17.526 | TFLマウント |
※VM35シリーズにはマウントアダプターの取り付けはできません
表を左右にスクロールできます。
| 型式 | 対応フォーマットサイズ(型) | 焦点距離(mm) | 絞り範囲(F値) | フォーカス範囲 (m) | マウント | 画角 (水平°×垂直°) |
外形寸法 (mm) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2(Φ32) | APS-C | 1 | 1/1.2 | 2/3 | |||||||
| LM18VM42 | ● | ● | - | - | - | 18 | F2.8〜F16 | 0.1〜∞ | M42(TFL-Ⅱ オプション有り) | 70.5×56.1 | Φ79×99.6 |
| LM18VM35 | ● | ● | - | - | - | 18 | F2.8〜F16 | 0.1〜∞ | TFL | 70.5×56.1 | Φ79×99.6 |
| LM25VM42 | ● | ● | - | - | - | 25 | F2.8〜F16 | 0.1〜∞ | M42(TFL-II オプション有り） | 54.0×42.0 | Φ57×101.8 |
| LM25VM35 | ● | ● | - | - | - | 25 | F2.8〜F16 | 0.1〜∞ | TFL | 54.0×42.0 | Φ57×101.8 |
| LM35VM42 | ● | ● | - | - | - | 35 | F2.8〜F16 | 0.1〜∞ | M42(TFL-II オプション有り） | 40.2×30.7 | Φ54×94.3 |
| LM35VM35 | ● | ● | - | - | - | 35 | F2.8〜F16 | 0.1〜∞ | TFL | 40.2×30.7 | Φ54×94.3 |
※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。
| 型式 | LM18VM42 | |
|---|---|---|
| 焦点距離(mm) | 18 | |
| イメージサイズ (mm) | 25.6×19.2(Φ32.0) | |
| 絞り範囲(F値) | F2.8〜F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | 手動 |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 172(H)×128(V) | |
| 画角(度) | Φ32.0 型 | 70.5×56.1 |
| APS-C 型 | 63.4×49.7 | |
| 4/3 型 | 54.1×41.8 | |
| 解像度（中央、周辺） | 160lp/mm, 100lp/mm | |
| TVディストーション (%) | 1.25 | |
| バックフォーカス in air (mm) | 15.5 | |
| マウント | M42(TFL-Ⅱ オプション有り) マウント | |
| フィルターサイズ (mm) | M77×P0.75 | |
| 外形寸法 (mm) | Φ79×99.6 | |
| 重量 (g) | 460 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM18VM35 | |
|---|---|---|
| 焦点距離(mm) | 18 | |
| イメージサイズ (mm) | 25.6×19.2(Φ32.0) | |
| 絞り範囲(F値) | F2.8〜F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | 手動 |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 172(H)×128(V) | |
| 画角(度) | Φ32.0 型 | 70.5×56.1 |
| APS-C 型 | 63.4×49.7 | |
| 4/3 型 | 54.1×41.8 | |
| 解像度（中央、周辺） | 160lp/mm, 100lp/mm | |
| TVディストーション (%) | 1.25 | |
| バックフォーカス in air (mm) | 15.5 | |
| マウント | TFL マウント | |
| フィルターサイズ (mm) | M77×P0.75 | |
| 外形寸法 (mm) | Φ79×99.6 | |
| 重量 (g) | 460 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM25VM42 | |
|---|---|---|
| 焦点距離(mm) | 25 | |
| イメージサイズ (mm) | 25.6×19.2(Φ32.0) | |
| 絞り範囲(F値) | F2.8〜F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | 手動 |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 125(H)×93(V) | |
| 画角(度) | Φ32.0 型 | 54.0×42.0 |
| APS-C 型 | 48.0×37.0 | |
| 4/3 型 | 40.4×30.9 | |
| 解像度（中央、周辺） | 160lp/mm, 100lp/mm | |
| TVディストーション (%) | 0.59 | |
| バックフォーカス in air (mm) | 20.3 | |
| マウント | M42(TFL-II オプション有り） マウント | |
| フィルターサイズ (mm) | M55×P0.75 | |
| 外形寸法 (mm) | Φ57×101.8 | |
| 重量 (g) | 400 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM25VM35 | |
|---|---|---|
| 焦点距離(mm) | 25 | |
| イメージサイズ (mm) | 25.6×19.2(Φ32.0) | |
| 絞り範囲(F値) | F2.8〜F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | 手動 |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 125(H)×93(V) | |
| 画角(度) | Φ32.0 型 | 54.0×42.0 |
| APS-C 型 | 48.0×37.0 | |
| 4/3 型 | 40.4×30.9 | |
| 解像度（中央、周辺） | 160lp/mm, 100lp/mm | |
| TVディストーション (%) | 0.59 | |
| バックフォーカス in air (mm) | 20.3 | |
| マウント | TFL マウント | |
| フィルターサイズ (mm) | M55×P0.75 | |
| 外形寸法 (mm) | Φ57×101.8 | |
| 重量 (g) | 400 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM35VM42 | |
|---|---|---|
| 焦点距離(mm) | 35 | |
| イメージサイズ (mm) | 25.6×19.2(Φ32.0) | |
| 絞り範囲(F値) | F2.8〜F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | 手動 |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 76(H)×57(V) | |
| 画角(度) | Φ32.0 型 | 40.2×30.7 |
| APS-C 型 | 35.4×26.9 | |
| 4/3 型 | 29.5×22.3 | |
| 解像度（中央、周辺） | 160lp/mm, 100lp/mm | |
| TVディストーション (%) | 0.12 | |
| バックフォーカス in air (mm) | 19.5 | |
| マウント | M42(TFL-II オプション有り） マウント | |
| フィルターサイズ (mm) | M52×P0.75 | |
| 外形寸法 (mm) | Φ54×94.3 | |
| 重量 (g) | 375 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM35VM35 | |
|---|---|---|
| 焦点距離(mm) | 35 | |
| イメージサイズ (mm) | 25.6×19.2(Φ32.0) | |
| 絞り範囲(F値) | F2.8〜F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | 手動 |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 76(H)×57(V) | |
| 画角(度) | Φ32.0 型 | 40.2×30.7 |
| APS-C 型 | 35.4×26.9 | |
| 4/3 型 | 29.5×22.3 | |
| 解像度（中央、周辺） | 160lp/mm, 100lp/mm | |
| TVディストーション (%) | 0.12 | |
| バックフォーカス in air (mm) | 19.5 | |
| マウント | TFL マウント | |
| フィルターサイズ (mm) | M52×P0.75 | |
| 外形寸法 (mm) | Φ54×94.3 | |
| 重量 (g) | 375 | |
| 使用温度範囲 | −10°C~+50°C | |
