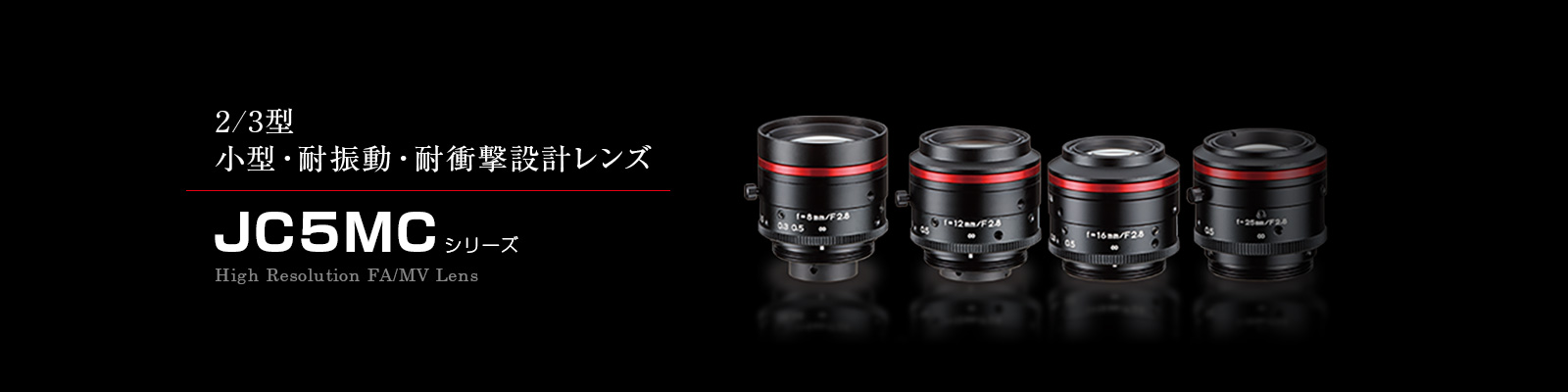

JC5MCシリーズ

LM8JC5MC
LM8JC5MC
LM12JC5MC
LM12JC5MC
LM16JC5MC
LM16JC5MC
LM25JC5MC
LM25JC5MC
LM35JC5MC
LM35JC5MC
LM50JC5MC
LM50JC5MC

特長

弊社従来品と比較し約50%のサイズダウンにより、業界最小クラスの小型軽量化を実現しました。
※LM5M2との全長比較
耐振動性・耐衝撃性に優れた機構設計

スペック

全スペック表を見る固定焦点レンズ　イメージサイズ対応表

表を左右にスクロールできます。

表を左右にスクロールできます。

型式	対応フォーマットサイズ(型)									焦点距離(mm)	絞り範囲(F値)	フォーカス範囲 (m)	マウント	画角 (水平°×垂直°)	外形寸法 (mm)
型式	4/3	1.2	1.1	1	1/1.2	2/3	1/1.8	1/2	1/3	焦点距離(mm)	絞り範囲(F値)	フォーカス範囲 (m)	マウント	画角 (水平°×垂直°)	外形寸法 (mm)
LM8JC5MC	-	-	-	-	-	●	●	●	●	8	F2.8〜F16	0.15〜∞	C	57.6×44.4	Φ32×27
LM12JC5MC	-	-	-	-	-	●	●	●	●	12	F2.8〜F16	0.2〜∞	C	41.0×31.2	Φ32×26.8
LM16JC5MC	-	-	-	-	-	●	●	●	●	16	F2.8〜F16	0.2〜∞	C	30.9×23.4	Φ32×26.5
LM25JC5MC	-	-	-	-	-	●	●	●	●	25	F2.8〜F16	0.2〜∞	C	20.0×15.0	Φ32×25
LM35JC5MC	-	-	-	◇	◇	●	●	●	●	35	F2.8〜F16	0.2〜∞	C	14.0×10.6	Φ32×27.9
LM50JC5MC	-	-	-	-	◇	●	●	●	●	50	F2.8〜F16	0.3〜∞	C	10.0×7.5	Φ32×34.7

◇: 適応可能

ラインナップ

商品についてのお問い合わせ接写リング使用時の最近接距離と倍率

※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。

LM8JC5MC

LM8JC5MC

2/3"
1/1.8"
1/2"
1/2.5"
1/3"
8mm
LO-DIS
RUGGED

商品写真下のアイコンの説明

型式		LM8JC5MC
焦点距離(mm)		8
イメージサイズ (mm)		8.8×6.6(Φ11)
絞り範囲(F値)		F2.8〜F16
フォーカス範囲 (m)		0.15〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		178.0(H)×132.0(V)
画角(度)	2/3 型	57.6×44.4
	1/1.8 型	48.1×36.7
	1/2 型	43.1×32.8
解像度（中央、周辺）		160lp/mm, 100lp/mm
TVディストーション (%)		-0.85
バックフォーカス in air (mm)		10.8
マウント		C マウント
フィルターサイズ (mm)		M30.5×P0.5
外形寸法 (mm)		Φ32×27
重量 (g)		55
使用温度範囲		−10°C~+50°C

LM12JC5MC

LM12JC5MC

2/3"
1/1.8"
1/2"
1/2.5"
1/3"
12mm
LO-DIS
RUGGED

商品写真下のアイコンの説明

型式		LM12JC5MC
焦点距離(mm)		12
イメージサイズ (mm)		8.8×6.6(Φ11)
絞り範囲(F値)		F2.8〜F16
フォーカス範囲 (m)		0.2〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		159.0(H)×118.0(V)
画角(度)	2/3 型	41.0×31.2
	1/1.8 型	33.9×25.6
	1/2 型	30.3×22.8
解像度（中央、周辺）		160lp/mm, 100lp/mm
TVディストーション (%)		-0.43
バックフォーカス in air (mm)		12.6
マウント		C マウント
フィルターサイズ (mm)		*
外形寸法 (mm)		Φ32×26.8
重量 (g)		55
使用温度範囲		−10°C~+50°C

＊別売のフィルターアダプターを付けることにより、フィルター（M30.5xP0.5）の取付が可能

LM16JC5MC

LM16JC5MC

2/3"
1/1.8"
1/2"
1/2.5"
1/3"
16mm
LO-DIS
RUGGED

商品写真下のアイコンの説明

型式		LM16JC5MC
焦点距離(mm)		16
イメージサイズ (mm)		8.8×6.6(Φ11)
絞り範囲(F値)		F2.8〜F16
フォーカス範囲 (m)		0.2〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		117.0(H)×88.0(V)
画角(度)	2/3 型	30.9×23.4
	1/1.8 型	25.5×19.2
	1/2 型	22.7×17.2
解像度（中央、周辺）		160lp/mm, 100lp/mm
TVディストーション (%)		-0.09
バックフォーカス in air (mm)		14.7
マウント		C マウント
フィルターサイズ (mm)		*
外形寸法 (mm)		Φ32×26.5
重量 (g)		55
使用温度範囲		−10°C~+50°C

＊別売のフィルターアダプターを付けることにより、フィルター（M30.5xP0.5）の取付が可能

LM25JC5MC

LM25JC5MC

2/3"
1/1.8"
1/2"
1/2.5"
1/3"
25mm
LO-DIS
RUGGED

商品写真下のアイコンの説明

型式		LM25JC5MC
焦点距離(mm)		25
イメージサイズ (mm)		8.8×6.6(Φ11)
絞り範囲(F値)		F2.8〜F16
フォーカス範囲 (m)		0.2〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		75.0(H)×56.0(V)
画角(度)	2/3 型	20.0×15.0
	1/1.8 型	16.4×12.4
	1/2 型	14.6×11.0
解像度（中央、周辺）		160lp/mm, 100lp/mm
TVディストーション (%)		0.06
バックフォーカス in air (mm)		11.7
マウント		C マウント
フィルターサイズ (mm)		*
外形寸法 (mm)		Φ32×25
重量 (g)		55
使用温度範囲		−10°C~+50°C

＊別売のフィルターアダプターを付けることにより、フィルター（M30.5xP0.5）の取付が可能

LM35JC5MC

LM35JC5MC

2/3"
1/1.8"
1/2"
1/2.5"
1/3"
35mm
LO-DIS
RUGGED

商品写真下のアイコンの説明

型式		LM35JC5MC
焦点距離(mm)		35
イメージサイズ (mm)		8.8×6.6(Φ11)
絞り範囲(F値)		F2.8〜F16
フォーカス範囲 (m)		0.2〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		48.0(H)×36.0(V)
画角(度)	2/3 型	14.0×10.6
	1/1.8 型	11.5×8.7
	1/2 型	10.3×7.7
解像度（中央、周辺）		160lp/mm, 125lp/mm
TVディストーション (%)		-0.02
バックフォーカス in air (mm)		13.3
マウント		C マウント
フィルターサイズ (mm)		M30.5×P0.5
外形寸法 (mm)		Φ32×27.9
重量 (g)		50
使用温度範囲		−10°C~+50°C

LM50JC5MC

LM50JC5MC

2/3"
1/1.8"
1/2"
1/2.5"
1/3"
50mm
LO-DIS
XD
RUGGED

商品写真下のアイコンの説明

型式		LM50JC5MC
焦点距離(mm)		50
イメージサイズ (mm)		8.8×6.6(Φ11)
絞り範囲(F値)		F2.8〜F16
フォーカス範囲 (m)		0.3〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		49.0(H)×37.0(V)
画角(度)	2/3 型	10.0×7.5
	1/1.8 型	8.2×6.2
	1/2 型	7.3×5.5
解像度（中央、周辺）		160lp/mm, 125lp/mm
TVディストーション (%)		-0.01
バックフォーカス in air (mm)		14.9
マウント		C マウント
フィルターサイズ (mm)		M30.5×P0.5
外形寸法 (mm)		Φ32×34.7
重量 (g)		60
使用温度範囲		−10°C~+50°C
