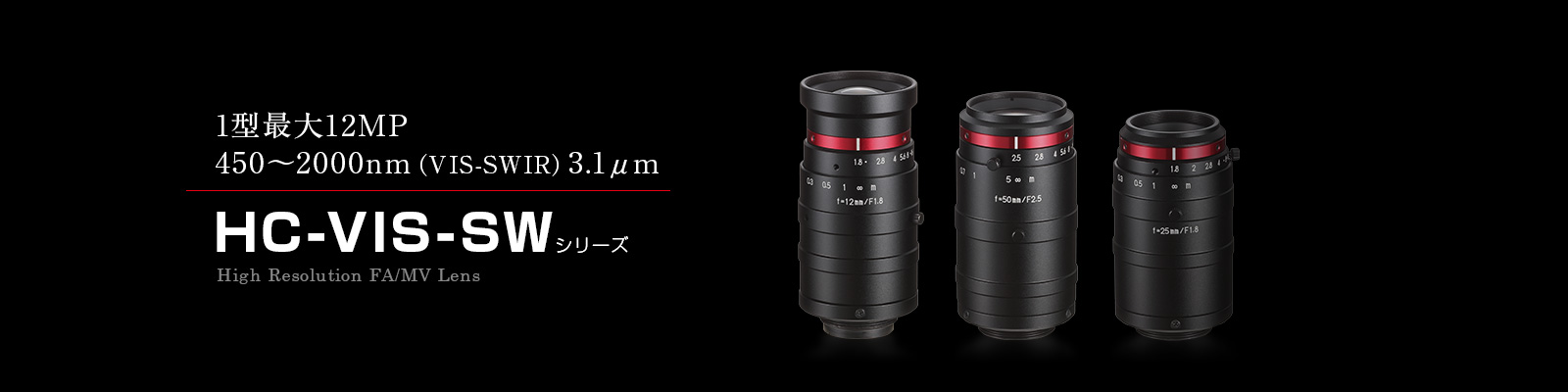

HC-VIS-SWシリーズ

特長

興和オプトロニクス　SWIR帯　対応レンズラインナップ一覧

モデル 波長域 センサー
サイズ		 仕様 焦点距離 フォーカス
シフト補正
HC-VIS-SW 450～2000nm 1型 12mp 可視～近赤外（New VIS-SWIR Coating） 8,12,16,25,35,50mm ✔
JC5M-IR 400～1400nm 2/3型 5MP 可視～近赤外 16,25,35mm ✔
HC-SW 1000～1800nm 1型 1 MP SWIR 8,12,16,25,35,50mm

IRコートレンズ

HC-VIS-SWシリーズは、450～2000nmの広波長域において、高い透過率を実現するとともに、IRコート対応しています。
IRコート対応することで、波長域が可視から近赤外に変化した場合であっても、画像の焦点がずれにくいという特性を持ちます。
標準の可視レンズ、NIRまたはSWIRレンズでは、波長が変動すると、屈折率の違いにより焦点がずれます。 ただし、超低分散（XD）ガラスを組み込み、すべての内部レンズ要素を注意深く位置合わせすることにより、このようなフォーカスシフトの問題は解消されます。

透過率

フォーカスシフト補正

アプリケーション

スペック

全スペック表を見る 固定焦点レンズ　イメージサイズ対応表

表を左右にスクロールできます。

表を左右にスクロールできます。

型式 対応フォーマットサイズ(型) 焦点距離(mm) 絞り範囲(F値) フォーカス範囲 (m) マウント 画角
(水平°×垂直°)		 外形寸法 (mm)
4/3 1.2 1.1 1 1/1.2 2/3 1/1.8 1/2 1/3
LM8HC-VIS-SW - - - ● ● ● ● ● ● 8 F1.8〜F16 0.2〜∞ C 81.3×63.5 Φ58×79.5
LM12HC-VIS-SW - - - ● ● ● ● ● ● 12 F1.8〜F16 0.2〜∞ C 58.0×44.5 Φ38.75×73.5
LM16HC-VIS-SW - - - ● ● ● ● ● ● 16 F1.8〜F16 0.2〜∞ C 44.2×33.6 Φ39×78.15
LM25HC-VIS-SW - - ◇ ● ● ● ● ● ● 25 F1.8〜F16 0.2〜∞ C 29.2×22.0 Φ39×66.5
LM35HC-VIS-SW - ◇ ◇ ● ● ● ● ● ● 35 F1.8〜F16 0.2〜∞ C 20.4×15.4 Φ39×56.42
LM50HC-VIS-SW ◇ ◇ ◇ ● ● ● ● ● ● 50 F2.5〜F16 0.5〜∞ C 14.6×11.0 Φ39.5×71

◇: 適応可能

ラインナップ

商品についてのお問い合わせ

※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。

LM8HC-VIS-SW

LM8HC-VIS-SW
  • 8mm
  • LO-DIS
  • FLOAT
  • XD
  • EX-WBMC
商品写真下のアイコンの説明
型式 LM8HC-VIS-SW
焦点距離(mm) 8
イメージサイズ (mm) 12.8×9.6(Φ16)
絞り範囲(F値) F1.8〜F16
フォーカス範囲 (m) 0.2〜∞
操作方法 アイリス 手動
フォーカス 手動
最近接時の撮像範囲(mm) 387(H)×272(V)
画角(度) 1 型 81.3×63.5
2/3 型 58.7×44.8
1/1.8 型 48.6×36.9
解像度（中央、周辺） 160lp/mm, 80lp/mm
TVディストーション (%) -3.1
バックフォーカス in air (mm) 11.1
マウント C マウント
フィルターサイズ (mm) M55×P0.75
外形寸法 (mm) Φ58×79.5
重量 (g) 210
使用温度範囲 −10°C~+50°C

LM12HC-VIS-SW

LM12HC-VIS-SW
  • 12mm
  • LO-DIS
  • FLOAT
  • XD
  • EX-WBMC
商品写真下のアイコンの説明
型式 LM12HC-VIS-SW
焦点距離(mm) 12
イメージサイズ (mm) 12.8×9.6(Φ16)
絞り範囲(F値) F1.8〜F16
フォーカス範囲 (m) 0.2〜∞
操作方法 アイリス 手動
フォーカス 手動
最近接時の撮像範囲(mm) 237(H)×175(V)
画角(度) 1 型 58.0×44.5
2/3 型 41.0×31.1
1/1.8 型 30.1×22.7
解像度（中央、周辺） 160lp/mm, 100lp/mm
TVディストーション (%) -1.6
バックフォーカス in air (mm) 11.1
マウント C マウント
フィルターサイズ (mm) M34×P0.5
外形寸法 (mm) Φ38.75×73.5
重量 (g) 175
使用温度範囲 −10°C~+50°C

LM16HC-VIS-SW

LM16HC-VIS-SW
  • 16mm
  • LO-DIS
  • FLOAT
  • XD
  • EX-WBMC
商品写真下のアイコンの説明
型式 LM16HC-VIS-SW
焦点距離(mm) 16
イメージサイズ (mm) 12.8×9.6(Φ16)
絞り範囲(F値) F1.8〜F16
フォーカス範囲 (m) 0.2〜∞
操作方法 アイリス 手動
フォーカス 手動
最近接時の撮像範囲(mm) 174(H)×129(V)
画角(度) 1 型 44.2×33.6
2/3 型 31.0×23.3
1/1.8 型 25.4×19.1
解像度（中央、周辺） 160lp/mm, 100lp/mm
TVディストーション (%) -0.81
バックフォーカス in air (mm) 15
マウント C マウント
フィルターサイズ (mm) M30.5×P0.5
外形寸法 (mm) Φ39×78.15
重量 (g) 190
使用温度範囲 −10°C~+50°C

LM25HC-VIS-SW

LM25HC-VIS-SW
  • 25mm
  • LO-DIS
  • FLOAT
  • XD
  • EX-WBMC
商品写真下のアイコンの説明
型式 LM25HC-VIS-SW
焦点距離(mm) 25
イメージサイズ (mm) 12.8×9.6(Φ16)
絞り範囲(F値) F1.8〜F16
フォーカス範囲 (m) 0.2〜∞
操作方法 アイリス 手動
フォーカス 手動
最近接時の撮像範囲(mm) 109(H)×81(V)
画角(度) 1 型 29.2×22.0
2/3 型 220.2×15.0
1/1.8 型 14.6×11.0
解像度（中央、周辺） 160lp/mm, 100lp/mm
TVディストーション (%) -0.97
バックフォーカス in air (mm) 24.5
マウント C マウント
フィルターサイズ (mm) M27×P0.5
外形寸法 (mm) Φ39×66.5
重量 (g) 160
使用温度範囲 −10°C~+50°C

LM35HC-VIS-SW

LM35HC-VIS-SW
  • 35mm
  • LO-DIS
  • FLOAT
  • XD
  • EX-WBMC
商品写真下のアイコンの説明
型式 LM35HC-VIS-SW
焦点距離(mm) 35
イメージサイズ (mm) 12.8×9.6(Φ16)
絞り範囲(F値) F1.8〜F16
フォーカス範囲 (m) 0.2〜∞
操作方法 アイリス 手動
フォーカス 手動
最近接時の撮像範囲(mm) 68(H)×51(V)
画角(度) 1 型 20.4×15.4
2/3 型 14.0×10.6
1/1.8 型 11.5×8.6
解像度（中央、周辺） 160lp/mm, 100lp/mm
TVディストーション (%) -0.37
バックフォーカス in air (mm) 16.4
マウント C マウント
フィルターサイズ (mm) M34×P0.5
外形寸法 (mm) Φ39×56.42
重量 (g) 150
使用温度範囲 −10°C~+50°C

LM50HC-VIS-SW

LM50HC-VIS-SW
  • 50mm
  • LO-DIS
  • FLOAT
  • XD
  • EX-WBMC
商品写真下のアイコンの説明
型式 LM50HC-VIS-SW
焦点距離(mm) 50
イメージサイズ (mm) 12.8×9.6(Φ16)
絞り範囲(F値) F2.5〜F16
フォーカス範囲 (m) 0.5〜∞
操作方法 アイリス 手動
フォーカス 手動
最近接時の撮像範囲(mm) 127(H)×95(V)
画角(度) 1 型 14.6×11.0
2/3 型 10.0×7.6
1/1.8 型 8.2×6.2
解像度（中央、周辺） 160lp/mm, 100lp/mm
TVディストーション (%) -0.11
バックフォーカス in air (mm) 34.9
マウント C マウント
フィルターサイズ (mm) M30.5×P0.5
外形寸法 (mm) Φ39.5×71
重量 (g) 155
使用温度範囲 −10°C~+50°C
