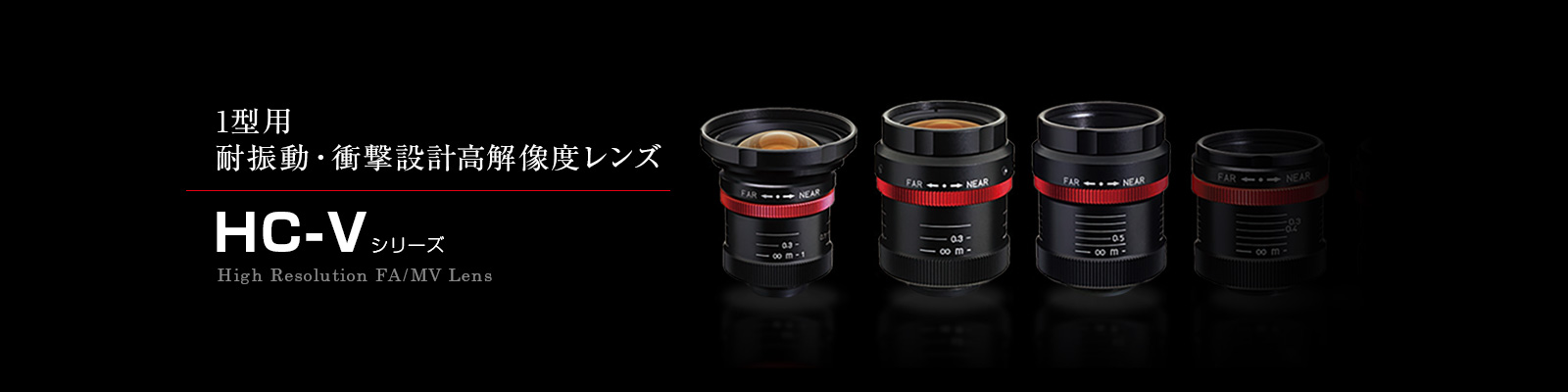

HC-Vシリーズは、HCシリーズの光学性能をベースに耐振動・衝撃性を高めたラージフォーマット対応高解像度レンズです。
羽根の代わりにF値を設定したリングを組み込み、絞りを固定。開放放（F1.4）を基準として、F2.8、F4、F8の3種類のリングでF値の変更が可能に。
マウント側鏡筒部のナットを緩めてフォーカスを調整し、赤いナットを締めることでフォーカスを固定する二重ナット方式に変更。
レンズを構成する全ての内部構成ガラスを接着化。
表を左右にスクロールできます。
| 型式 | 対応フォーマットサイズ(型) | 焦点距離(mm) | 絞り範囲(F値) | フォーカス範囲 (m) | マウント | 画角 (水平°×垂直°) |
外形寸法 (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.2 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | |||||||
| LM8HC-V | - | - | - | ● | ● | ● | ● | ● | ● | 8 | F1.4/F2.8/F4/F8 | 0.1〜∞ | C | 79.7×63.0 | Φ58×58 |
| LM12HC-V | - | - | ◇ | ● | ● | ● | ● | ● | ● | 12.5 | F1.4/F2.8/F4/F8 | 0.3〜∞ | C | 55.6×42.5 | Φ44×51.5 |
| LM16HC-V | - | - | ◇ | ● | ● | ● | ● | ● | ● | 16 | F1.4/F2.8/F4/F8 | 0.3〜∞ | C | 44.3×33.6 | Φ44×53 |
| LM25HC-V | - | ◇ | ◇ | ● | ● | ● | ● | ● | ● | 25 | F1.4/F2.8/F4/F8 | 0.3〜∞ | C | 29.3×22.0 | Φ44×43 |
| LM35HC-V | - | ◇ | ◇ | ● | ● | ● | ● | ● | ● | 35 | F1.4/F2.8/F4/F8 | 0.3〜∞ | C | 20.9×15.8 | Φ46×44.1 |
| LM50HC-V | - | - | ◇ | ● | ● | ● | ● | ● | ● | 50 | F1.4/F2.8/F4/F8 | 0.5〜∞ | C | 14.5×10.8 | Φ50×48 |
◇: 適応可能
※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。
| 型式 | LM8HC-V | |
|---|---|---|
| 焦点距離(mm) | 8 | |
| イメージサイズ (mm) | 12.8×9.6(Φ16) | |
| 絞り範囲(F値) | F1.4/F2.8/F4/F8 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 196.0(H)×143.0(V) | |
| 画角(度) | 1 型 | 79.7×63.0 |
| 2/3 型 | 58.3×44.7 | |
| 1/1.8 型 | 48.5×36.9 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -1.2 | |
| バックフォーカス in air (mm) | 11.2 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M55×P0.75 | |
| 外形寸法 (mm) | Φ58×58 | |
| 重量 (g) | 183 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM12HC-V | |
|---|---|---|
| 焦点距離(mm) | 12.5 | |
| イメージサイズ (mm) | 12.8×9.6(Φ16) | |
| 絞り範囲(F値) | F1.4/F2.8/F4/F8 | |
| フォーカス範囲 (m) | 0.3〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 330.6(H)×243.5(V) | |
| 画角(度) | 1 型 | 55.6×42.5 |
| 2/3 型 | 39.1×29.5 | |
| 1/1.8 型 | 32.1×24.2 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -1.58 | |
| バックフォーカス in air (mm) | 12.6 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M35.5×P0.5 | |
| 外形寸法 (mm) | Φ44×51.5 | |
| 重量 (g) | 130 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM16HC-V | |
|---|---|---|
| 焦点距離(mm) | 16 | |
| イメージサイズ (mm) | 12.8×9.6(Φ16) | |
| 絞り範囲(F値) | F1.4/F2.8/F4/F8 | |
| フォーカス範囲 (m) | 0.3〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 251.5(H)×186.2(V) | |
| 画角(度) | 1 型 | 44.3×33.6 |
| 2/3 型 | 30.8×23.2 | |
| 1/1.8 型 | 25.3×19.0 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -1 | |
| バックフォーカス in air (mm) | 12.6 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M35.5×P0.5 | |
| 外形寸法 (mm) | Φ44×53 | |
| 重量 (g) | 120 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM25HC-V | |
|---|---|---|
| 焦点距離(mm) | 25 | |
| イメージサイズ (mm) | 12.8×9.6(Φ16) | |
| 絞り範囲(F値) | F1.4/F2.8/F4/F8 | |
| フォーカス範囲 (m) | 0.3〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 160.7(H)×119.2(V) | |
| 画角(度) | 1 型 | 29.3×22.0 |
| 2/3 型 | 20.2×15.1 | |
| 1/1.8 型 | 16.5×12.4 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -1 | |
| バックフォーカス in air (mm) | 16.5 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M35.5×P0.5 | |
| 外形寸法 (mm) | Φ44×43 | |
| 重量 (g) | 104 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM35HC-V | |
|---|---|---|
| 焦点距離(mm) | 35 | |
| イメージサイズ (mm) | 12.8×9.6(Φ16) | |
| 絞り範囲(F値) | F1.4/F2.8/F4/F8 | |
| フォーカス範囲 (m) | 0.3〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 110.1(H)×82.0(V) | |
| 画角(度) | 1 型 | 20.9×15.8 |
| 2/3 型 | 14.4×10.8 | |
| 1/1.8 型 | 11.8×8.8 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.5 | |
| バックフォーカス in air (mm) | 16.8 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M35.5×P0.5 | |
| 外形寸法 (mm) | Φ46×44.1 | |
| 重量 (g) | 133 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM50HC-V | |
|---|---|---|
| 焦点距離(mm) | 50 | |
| イメージサイズ (mm) | 12.8×9.6(Φ16) | |
| 絞り範囲(F値) | F1.4/F2.8/F4/F8 | |
| フォーカス範囲 (m) | 0.5〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 121.8(H)×91.3(V) | |
| 画角(度) | 1 型 | 14.5×10.8 |
| 2/3 型 | 10.0×7.5 | |
| 1/1.8 型 | 8.2×6.2 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | 0.05 | |
| バックフォーカス in air (mm) | 14.8 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M40.5×P0.5 | |
| 外形寸法 (mm) | Φ50×48 | |
| 重量 (g) | 170 | |
| 使用温度範囲 | −10°C~+50°C | |
