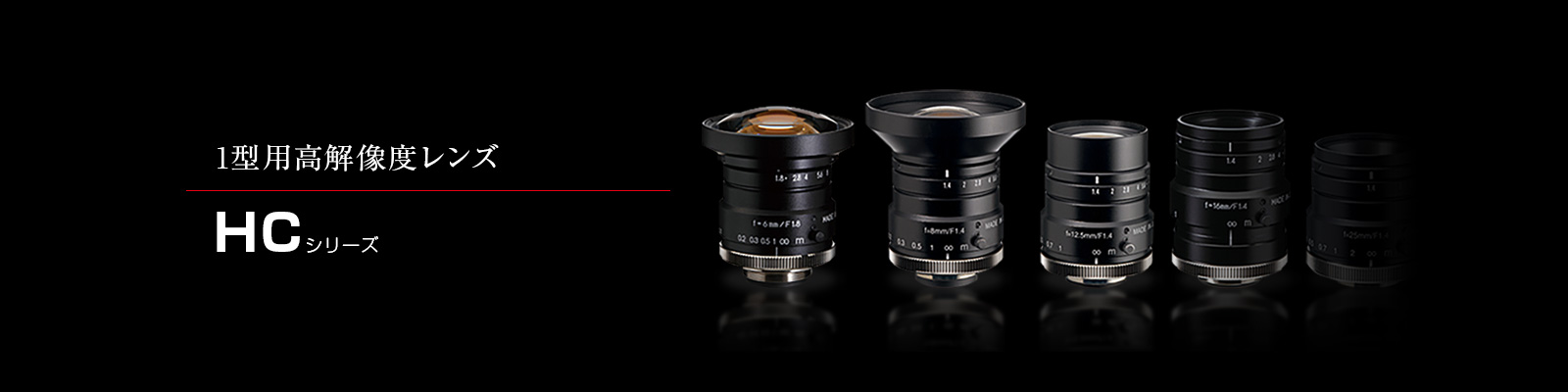

HCシリーズ

LM4HC
LM4HC
LM6HC
LM6HC
LM8HC
LM8HC
LM12HC
LM12HC
LM16HC
LM16HC
LM25HC
LM25HC
LM35HC
LM35HC
LM50HC
LM50HC
LM75HC
LM75HC

特長

小型かつ高性能・高品質の光学設計を採用
周辺光量の増加を実現（弊社JCシリーズと比較）
マシンビジョンの高画素化に対応した幅広いラインナップ
画像処理システムの最適化に対応
フォーカスとアイリスにロック機構と目盛を標準装備

　

説明動画

スペック

全スペック表を見る固定焦点レンズ　イメージサイズ対応表

表を左右にスクロールできます。

表を左右にスクロールできます。

型式	対応フォーマットサイズ(型)									焦点距離(mm)	絞り範囲(F値)	フォーカス範囲 (m)	マウント	画角 (水平°×垂直°)	外形寸法 (mm)
型式	4/3	1.2	1.1	1	1/1.2	2/3	1/1.8	1/2	1/3	焦点距離(mm)	絞り範囲(F値)	フォーカス範囲 (m)	マウント	画角 (水平°×垂直°)	外形寸法 (mm)
LM4HC	-	-	-	●	●	●	●	●	●	4.7	F2.4〜F11	0.1〜∞	C	112.2×95.4	Φ71×64.7
LM6HC	-	-	-	●	●	●	●	●	●	6	F1.8〜F11	0.1〜∞	C	96.8×79.4	Φ54×56.2
LM8HC	-	-	-	●	●	●	●	●	●	8	F1.4〜F16	0.1〜∞	C	79.4×63.0	Φ57×58
LM12HC	-	-	◇	●	●	●	●	●	●	12.5	F1.4〜F16	0.3〜∞	C	55.6×42.5	Φ43×51.5
LM16HC	-	-	◇	●	●	●	●	●	●	16	F1.4〜F16	0.3〜∞	C	44.3×33.6	Φ43×52.9
LM25HC	-	◇	◇	●	●	●	●	●	●	25	F1.4〜F16	0.3〜∞	C	29.3×22.0	Φ43×43
LM35HC	-	◇	◇	●	●	●	●	●	●	35	F1.4〜F16	0.3〜∞	C	20.9×15.8	Φ43×43
LM50HC	-	-	◇	●	●	●	●	●	●	50	F1.4〜F16	0.5〜∞	C	14.5×10.8	Φ49×48
LM75HC	-	-	◇	●	●	●	●	●	●	75	F1.8〜F16	1.0〜∞	C	9.7×7.3	Φ49×57

◇: 適応可能

ラインナップ

商品についてのお問い合わせ接写リング使用時の最近接距離と倍率

※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。

LM4HC

LM4HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
4.7mm
LO-DIS
FLOAT
XD

商品写真下のアイコンの説明

型式		LM4HC
焦点距離(mm)		4.7
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F2.4〜F11
フォーカス範囲 (m)		0.1〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		375.6(H)×272.1(V)
画角(度)	1 型	112.2×95.4
	2/3 型	90.0×72.2
	1/1.8 型	77.4×60.8
解像度（中央、周辺）		100lp/mm, 50lp/mm
TVディストーション (%)		-0.58
バックフォーカス in air (mm)		9.0
マウント		C マウント
フィルターサイズ (mm)		*
外形寸法 (mm)		Φ71×64.7
重量 (g)		360
使用温度範囲		−10°C~+50°C

LM6HC

LM6HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
6mm
LO-DIS

商品写真下のアイコンの説明

型式		LM6HC
焦点距離(mm)		6
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.8〜F11
フォーカス範囲 (m)		0.1〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		267.4(H)×196.3(V)
画角(度)	1 型	96.8×79.4
	2/3 型	74.1×58.0
	1/1.8 型	62.6×48.2
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-0.2
バックフォーカス in air (mm)		11.1
マウント		C マウント
フィルターサイズ (mm)		−
外形寸法 (mm)		Φ54×56.2
重量 (g)		215
使用温度範囲		−10°C~+50°C

LM8HC

LM8HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
8mm
LO-DIS

商品写真下のアイコンの説明

型式		LM8HC
焦点距離(mm)		8
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.4〜F16
フォーカス範囲 (m)		0.1〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		196.0(H)×143.2(V)
画角(度)	1 型	79.4×63.0
	2/3 型	58.3×44.7
	1/1.8 型	48.5×36.9
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-1.2
バックフォーカス in air (mm)		11.2
マウント		C マウント
フィルターサイズ (mm)		M55×P0.75
外形寸法 (mm)		Φ57×58
重量 (g)		205
使用温度範囲		−10°C~+50°C

LM12HC

LM12HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
12.5mm
LO-DIS

商品写真下のアイコンの説明

型式		LM12HC
焦点距離(mm)		12.5
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.4〜F16
フォーカス範囲 (m)		0.3〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		330.6(H)×243.5(V)
画角(度)	1 型	55.6×42.5
	2/3 型	39.1×29.5
	1/1.8 型	32.1×24.2
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-1.58
バックフォーカス in air (mm)		12.6
マウント		C マウント
フィルターサイズ (mm)		M35.5×P0.5
外形寸法 (mm)		Φ43×51.5
重量 (g)		160
使用温度範囲		−10°C~+50°C

LM16HC

LM16HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
16mm
LO-DIS

商品写真下のアイコンの説明

型式		LM16HC
焦点距離(mm)		16
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.4〜F16
フォーカス範囲 (m)		0.3〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		251.5(H)×186.2(V)
画角(度)	1 型	44.3×33.6
	2/3 型	30.8×23.2
	1/1.8 型	25.3×19.0
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-1
バックフォーカス in air (mm)		12.6
マウント		C マウント
フィルターサイズ (mm)		M35.5×P0.5
外形寸法 (mm)		Φ43×52.9
重量 (g)		150
使用温度範囲		−10°C~+50°C

LM25HC

LM25HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
25mm
LO-DIS

商品写真下のアイコンの説明

型式		LM25HC
焦点距離(mm)		25
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.4〜F16
フォーカス範囲 (m)		0.3〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		160.7(H)×119.2(V)
画角(度)	1 型	29.3×22.0
	2/3 型	20.2×15.1
	1/1.8 型	16.5×12.4
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-1
バックフォーカス in air (mm)		16.5
マウント		C マウント
フィルターサイズ (mm)		M35.5×P0.5
外形寸法 (mm)		Φ43×43
重量 (g)		135
使用温度範囲		−10°C~+50°C

LM35HC

LM35HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
35mm
LO-DIS

商品写真下のアイコンの説明

型式		LM35HC
焦点距離(mm)		35
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.4〜F16
フォーカス範囲 (m)		0.3〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		110.1(H)×82.0(V)
画角(度)	1 型	20.9×15.8
	2/3 型	14.4×10.8
	1/1.8 型	11.8×8.8
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-0.5
バックフォーカス in air (mm)		16.8
マウント		C マウント
フィルターサイズ (mm)		M35.5×P0.5
外形寸法 (mm)		Φ43×43
重量 (g)		135
使用温度範囲		−10°C~+50°C

LM50HC

LM50HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
50mm
LO-DIS

商品写真下のアイコンの説明

型式		LM50HC
焦点距離(mm)		50
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.4〜F16
フォーカス範囲 (m)		0.5〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		121.8(H)×91.3(V)
画角(度)	1 型	14.5×10.8
	2/3 型	10.0×7.5
	1/1.8 型	8.2×6.2
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		0.05
バックフォーカス in air (mm)		14.8
マウント		C マウント
フィルターサイズ (mm)		M40.5×P0.5
外形寸法 (mm)		Φ49×48
重量 (g)		210
使用温度範囲		−10°C~+50°C

LM75HC

LM75HC

1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
75mm
LO-DIS

商品写真下のアイコンの説明

型式		LM75HC
焦点距離(mm)		75
イメージサイズ (mm)		12.8×9.6(Φ16)
絞り範囲(F値)		F1.8〜F16
フォーカス範囲 (m)		1.0〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		165.5(H)×123.9(V)
画角(度)	1 型	9.7×7.3
	2/3 型	6.7×5.0
	1/1.8 型	5.5×4.1
解像度（中央、周辺）		100lp/mm, 80lp/mm
TVディストーション (%)		-0.2
バックフォーカス in air (mm)		14.5
マウント		C マウント
フィルターサイズ (mm)		M46×P0.75
外形寸法 (mm)		Φ49×57
重量 (g)		195
使用温度範囲		−10°C~+50°C
