特長

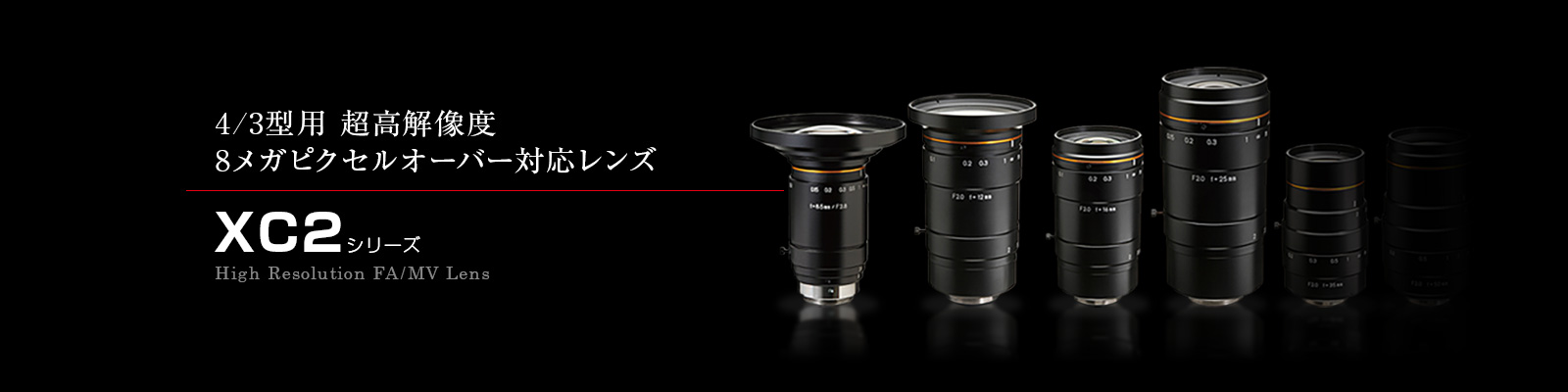

高解像度4/3型センサー搭載カメラ対応。超高精細イメージサークルΦ23mm大型Cマウントレンズ

4/3型(Φ23mm)8メガピクセルのセンサー*
絞り開放から画面全域にわたり高解像度を実現しました。
高精度非球面レンズを採用し、低ディストーションと高解像度を両立しました。
ゴーストやフレアを効果的に低減し、近赤外線領域での透過率を高めるため、ワイドバンドマルチコートを採用しています。
水平画角93.5°を実現する超広角レンズをラインアップしました。(LM8XC2)
全機種にフローティング機構を採用し、最近接から無限遠まで広範囲にわたり収差を低減しました。

* 画素サイズ5.5ミクロンのセンサーを想定しています。

スペック

全スペック表を見る固定焦点レンズ　イメージサイズ対応表

表を左右にスクロールできます。

型式	対応フォーマットサイズ(型)									焦点距離(mm)	絞り範囲(F値)	フォーカス範囲 (m)	マウント	画角 (水平°×垂直°)	外形寸法 (mm)
型式	4/3	1.2	1.1	1	1/1.2	2/3	1/1.8	1/2	1/3	焦点距離(mm)	絞り範囲(F値)	フォーカス範囲 (m)	マウント	画角 (水平°×垂直°)	外形寸法 (mm)
LM8XC2	●	●	●	●	●	●	●	●	●	8.5	F2.8〜F22	0.1〜∞	C	93.5×77.1	Φ74×82.5
LM12XC2	●	●	●	●	●	●	●	●	●	12	F2.0〜F22	0.1〜∞	C	74.9×59.6	Φ57×85
LM16XC2	●	●	●	●	●	●	●	●	●	16	F2.0〜F22	0.1〜∞	C	60.6×47.2	Φ45×79.5
LM25XC2	●	●	●	●	●	●	●	●	●	25	F2.0〜F16	0.15〜∞	C	40.9×31.1	Φ45×89
LM35XC2	●	●	●	●	●	●	●	●	●	35	F2.0〜F16	0.2〜∞	C	29.6×22.4	Φ45×74
LM50XC2	●	●	●	●	●	●	●	●	●	50	F2.0〜F22	0.3〜∞	C	20.6×15.7	Φ47×78

ラインナップ

商品についてのお問い合わせ接写リング使用時の最近接距離と倍率

※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。

LM8XC2

4/3"
1.2"
1.1"
1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
8.5mm
LO-DIS
FLOAT
XD
WBMC

商品写真下のアイコンの説明

＊資料ダウンロードには、ログインが必要です。
　会員登録がまだの場合は新規会員登録をお願いいたします。

型式		LM8XC2
焦点距離(mm)		8.5
イメージサイズ (mm)		18.4×13.8(Φ23)
絞り範囲(F値)		F2.8〜F22
フォーカス範囲 (m)		0.1〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		238.4(H)×179.1(V)
画角(度)	4/3 型	93.5×77.1
	1.1 型	78.2×62.7
	1 型	72.9×57.9
	2/3 型	53.8×41.6
解像度（中央、周辺）		160lp/mm, 63lp/mm
TVディストーション (%)		0.12
バックフォーカス in air (mm)		12.9
マウント		C マウント
フィルターサイズ (mm)		M72×P0.75
外形寸法 (mm)		Φ74×82.5
重量 (g)		245
使用温度範囲		−10°C~+50°C

LM12XC2

4/3"
1.2"
1.1"
1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
12mm
LO-DIS
FLOAT
XD
WBMC

商品写真下のアイコンの説明

＊資料ダウンロードには、ログインが必要です。
　会員登録がまだの場合は新規会員登録をお願いいたします。

型式		LM12XC2
焦点距離(mm)		12
イメージサイズ (mm)		18.4×13.8(Φ23)
絞り範囲(F値)		F2.0〜F22
フォーカス範囲 (m)		0.1〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		181.5(H)×135.5(V)
画角(度)	4/3 型	74.9×59.6
	1.1 型	60.6×47.1
	1 型	55.9×43.1
	2/3 型	39.8×30.2
解像度（中央、周辺）		160lp/mm, 63lp/mm
TVディストーション (%)		0.59
バックフォーカス in air (mm)		13.0
マウント		C マウント
フィルターサイズ (mm)		M55×P0.75
外形寸法 (mm)		Φ57×85
重量 (g)		270
使用温度範囲		−10°C~+50°C

LM16XC2

4/3"
1.2"
1.1"
1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
16mm
LO-DIS
FLOAT
XD
WBMC

商品写真下のアイコンの説明

＊資料ダウンロードには、ログインが必要です。
　会員登録がまだの場合は新規会員登録をお願いいたします。

型式		LM16XC2
焦点距離(mm)		16
イメージサイズ (mm)		18.4×13.8(Φ23)
絞り範囲(F値)		F2.0〜F22
フォーカス範囲 (m)		0.1〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		134.6(H)×100.8(V)
画角(度)	4/3 型	60.6×47.2
	1.1 型	48.0×36.8
	1 型	44.0×33.6
	2/3 型	30.9×23.3
解像度（中央、周辺）		160lp/mm, 80lp/mm
TVディストーション (%)		0.02
バックフォーカス in air (mm)		13.0
マウント		C マウント
フィルターサイズ (mm)		M40.5×P0.5
外形寸法 (mm)		Φ45×79.5
重量 (g)		250
使用温度範囲		−10°C~+50°C

LM25XC2

4/3"
1.2"
1.1"
1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
25mm
LO-DIS
FLOAT
XD
WBMC

商品写真下のアイコンの説明

＊資料ダウンロードには、ログインが必要です。
　会員登録がまだの場合は新規会員登録をお願いいたします。

型式		LM25XC2
焦点距離(mm)		25
イメージサイズ (mm)		18.4×13.8(Φ23)
絞り範囲(F値)		F2.0〜F16
フォーカス範囲 (m)		0.15〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		124.8(H)×93.0(V)
画角(度)	4/3 型	40.9×31.1
	1.1 型	31.8×24.0
	1 型	28.9×21.8
	2/3 型	20.1×15.2
解像度（中央、周辺）		160lp/mm, 80lp/mm
TVディストーション (%)		-0.57
バックフォーカス in air (mm)		24.3
マウント		C マウント
フィルターサイズ (mm)		M40.5×P0.5
外形寸法 (mm)		Φ45×89
重量 (g)		255
使用温度範囲		−10°C~+50°C

LM35XC2

4/3"
1.2"
1.1"
1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
35mm
LO-DIS
FLOAT
WBMC

商品写真下のアイコンの説明

＊資料ダウンロードには、ログインが必要です。
　会員登録がまだの場合は新規会員登録をお願いいたします。

型式		LM35XC2
焦点距離(mm)		35
イメージサイズ (mm)		18.4×13.8(Φ23)
絞り範囲(F値)		F2.0〜F16
フォーカス範囲 (m)		0.2〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		100.3(H)×75.3(V)
画角(度)	4/3 型	29.6×22.4
	1.1 型	22.8×17.2
	1 型	20.8×15.6
	2/3 型	14.3×10.8
解像度（中央、周辺）		160lp/mm, 80lp/mm
TVディストーション (%)		-0.17
バックフォーカス in air (mm)		15.2
マウント		C マウント
フィルターサイズ (mm)		M37.5×P0.5
外形寸法 (mm)		Φ45×74
重量 (g)		210
使用温度範囲		−10°C~+50°C

LM50XC2

4/3"
1.2"
1.1"
1"
1/1.2"
2/3"
1/1.8"
1/2"
1/2.5"
1/3"
50mm
LO-DIS
FLOAT
WBMC

商品写真下のアイコンの説明

＊資料ダウンロードには、ログインが必要です。
　会員登録がまだの場合は新規会員登録をお願いいたします。

型式		LM50XC2
焦点距離(mm)		50
イメージサイズ (mm)		18.4×13.8(Φ23)
絞り範囲(F値)		F2.0〜F22
フォーカス範囲 (m)		0.3〜∞
操作方法	アイリス	手動
操作方法	フォーカス	手動
最近接時の撮像範囲(mm)		100.2(H)×75.5(V)
画角(度)	4/3 型	20.6×15.7
	1.1 型	16.0×12.0
	1 型	14.6×11.0
	2/3 型	10.1×7.6
解像度（中央、周辺）		160lp/mm, 80lp/mm
TVディストーション (%)		0.8
バックフォーカス in air (mm)		21.6
マウント		C マウント
フィルターサイズ (mm)		M37.5×P0.5
外形寸法 (mm)		Φ47×78
重量 (g)		235
使用温度範囲		−10°C~+50°C
