産業用レンズ

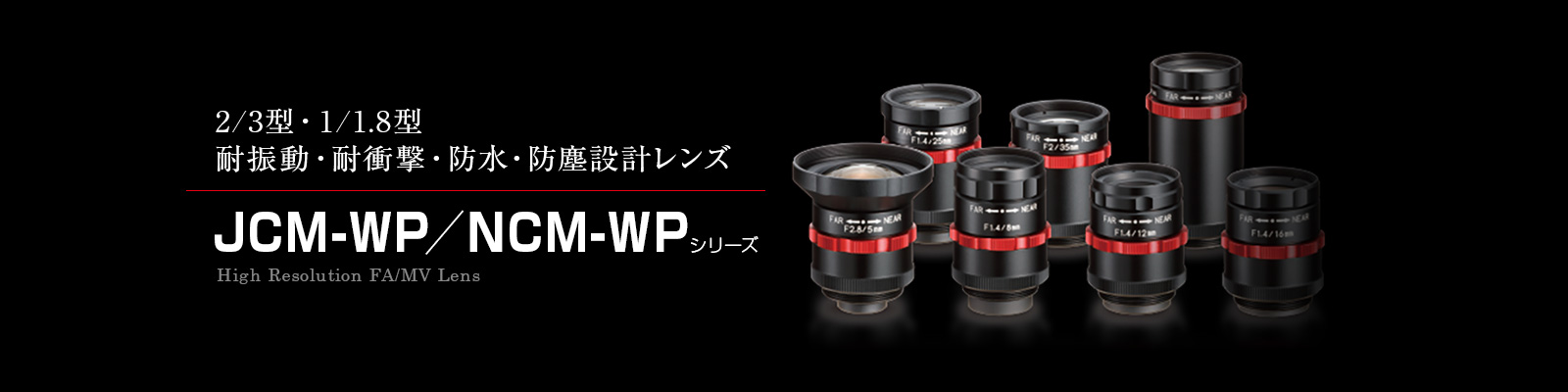

JCM-WP／NCM-WPシリーズ

JCM-WP／NCM-WPシリーズ

表を左右にスクロールできます。

型式 対応フォーマットサイズ(型) 焦点距離(mm) 絞り範囲(F値) フォーカス範囲 (m) マウント 画角
(水平°×垂直°)		 外形寸法 (mm)
4/3 1.2 1.1 1 1/1.2 2/3 1/1.8 1/2 1/3
LM3NCM-WP - - - - - - ● ● ● 3.5 F2.4/F4/F5.6/F8 0.1〜∞ C 89.0×73.8 Φ43×38.4
LM5JCM-WP - - - - - ● ● ● ● 5 F2.8/F4/F5.6/F8 0.1〜∞ C 82.4×66.9 Φ43×38.3
LM8JCM-WP - - - - - ● ● ● ● 8 F1.4/F4/F8/F16 0.1〜∞ C 56.5×43.9 Φ33×41.6
LM12JCM-WP - - - - - ● ● ● ● 12 F1.4/F4/F8/F16 0.15〜∞ C 38.3×29.1 Φ33×36.5
LM16JCM-WP - - - - - ● ● ● ● 16 F1.4/F4/F8/F16 0.2〜∞ C 30.0×22.7 Φ33×36.5
LM25JCM-WP - - - - - ● ● ● ● 25 F1.4/F4/F8/F16 0.2〜∞ C 19.6×14.8 Φ33×39.7
LM35JCM-WP - - - ◇ ◇ ● ● ● ● 35 F2/F4/F8/F16 0.2〜∞ C 14.4×10.8 Φ33×38.8
LM50JCM-WP - ◇ ◇ ◇ ◇ ● ● ● ● 50 F2.8/F4/F8/F16 0.2〜∞ C 9.6×7.2 Φ33×56.2

◇: 適応可能

全スペック表を見る

特長

JCM-WPシリーズは耐振動・耐衝撃性に優れたJCM-Vシリーズに防水・防塵性能を持たせた高解像度レンズです。

  • 耐振動性、耐衝撃性に優れた機構設計
  • 防水・防塵性を高めたメカ設計
  • 特殊コーティングによりレンズ表面の撥水性／クリーニング性向上
  • アイリス：交換式アイリスプレートを採用
  • フォーカス調整：二重ナット方式を採用
  • 全てのガラスを固定接着

  • 固定アイリス

    羽根の代わりにF値を設定したリングを組み込み絞りを固定。開放F値を基準として、F4、F8、F16の3種類のリングでF値の 設定が可能

  • フォーカス調整

    マウント側鏡筒部（黒い部分）のナットを緩めてフォーカスを調整し、赤いナットを締めることでフォーカスを固定する二重ナット方式
