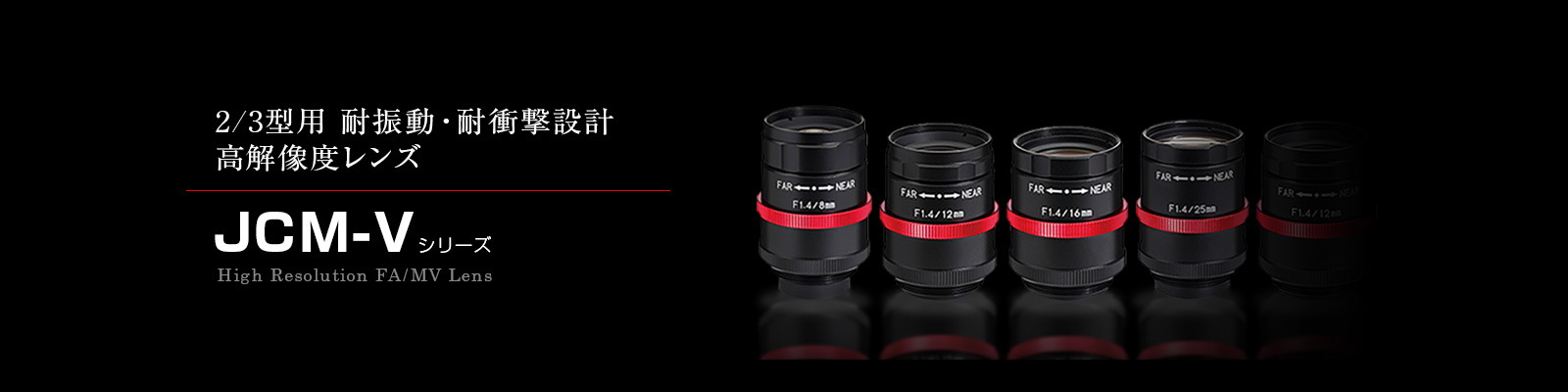

JCM-Vシリーズは、JC1MSシリーズの光学性能をベースに耐振動性、衝撃性を高めた高解像度レンズです。
羽根の代わりにF値を設定したリングを組み込み絞りを固定。開放F値を基準として、F4、F8、F16の3種類のリング※でF値の設定が可能
※ それ以外のF値についてもカスタマイズにより作成可能。
マウント側鏡筒部（黒い部分）のナットを緩めてフォーカスを調整し、赤いナットを締めることでフォーカスを固定する二重ナット方式
表を左右にスクロールできます。
| 型式 | 対応フォーマットサイズ(型) | 焦点距離(mm) | 絞り範囲(F値) | フォーカス範囲 (m) | マウント | 画角 (水平°×垂直°) |
外形寸法 (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.2 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | |||||||
| LM5JCM-V | - | - | - | - | - | ● | ● | ● | ● | 5 | F2.8/F4/F5.6/F8 | 0.1〜∞ | C | 82.4×66.9 | Φ43×38.4 |
| LM8JCM-V | - | - | - | - | - | ● | ● | ● | ● | 8 | F1.4/F4/F8/F16 | 0.1〜∞ | C | 56.5×43.9 | Φ33×41.6 |
| LM12JCM-V | - | - | - | - | - | ● | ● | ● | ● | 12 | F1.4/F4/F8/F16 | 0.15〜∞ | C | 38.3×29.1 | Φ33×37 |
| LM16JCM-V | - | - | - | - | - | ● | ● | ● | ● | 16 | F1.4/F4/F8/F16 | 0.2〜∞ | C | 30.0×22.7 | Φ33×36.5 |
| LM25JCM-V | - | - | - | - | - | ● | ● | ● | ● | 25 | F1.4/F4/F8/F16 | 0.2〜∞ | C | 19.6×14.8 | Φ33×39.5 |
| LM35JCM-V | - | - | - | ◇ | ◇ | ● | ● | ● | ● | 35 | F2/F4/F8/F16 | 0.2〜∞ | C | 14.4×10.8 | Φ33×38.8 |
| LM50JCM-V | - | ◇ | ◇ | ◇ | ◇ | ● | ● | ● | ● | 50 | F2.8/F4/F8/F16 | 0.2〜∞ | C | 9.6×7.2 | Φ33×56.2 |
◇: 適応可能
JCM-Vシリーズは振動・衝撃環境で使用するうえで発生する様々な課題・リスクに対応したレンズとなり、様々な環境・アプリケーションでご使用いただけます。
段差を乗り越える際や緊急停止時に衝撃が発生
つまみネジが脱落することで異物混入リスク
一定の振動が常時発生
ロボットアーム動作により振動や衝撃が発生
一般的なマシンビジョンレンズでは、振動・衝撃環境で使用するにあたり多くの課題やリスクが発生します。
一般的な産業用レンズのアイリス機構では、アイリスの摺動を繰り返すことで、擦れによるゴミが発生する可能性があります。
発生したゴミが映り込むことにより誤検知を誘引することがあります。
振動・衝撃の外的要因により、光軸のズレを引き起こすことがあります。その結果、解像力が低下し期待する画像が得られないことが考えられます。
一般的な産業用レンズでは、アイリス・フォーカス調整につまみネジを使用します。振動・衝撃の外的要因により、これらのつまみネジが脱落することがあり、異物混入を引き起こすリスクがあります。
羽の代わりにF値を設定したプレートを組み込み、絞りを固定します。これにより、アイリスの擦れによるゴミをレンズ内に発生させず、常にクリアな状態を保ちます。また、任意のアイリスプレートによりアイリス設定が行えため、調整が必要ありません。
レンズを構成するすべての内部構成ガラスを接着化しています。これにより、振動や衝撃がかかる環境下においても像位置がズレることがなく抜群の強さを発揮します。
アイリスに加えフォーカス調整においてもつまみネジを使用しないメカ設計になります。フォーカスの固定に際しては、ダブルナット仕様を採用、相対回転を抑えることで緩みリスクを最小限に回避します。つまみネジがないためネジ位置を気にせず設置が行えます。
※耐振性能の強化の為に、各ねじ部へ緩み止め接着剤の塗布を推奨します。
※以下のスペックは設計値です。 ※製品の仕様、外観などは予告なく変更する場合があります。
| 型式 | LM5JCM-V | |
|---|---|---|
| 焦点距離(mm) | 5 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F2.8/F4/F5.6/F8 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 200.8(H)×150.8((V) | |
| 画角(度) | 2/3 型 | 82.4×66.9 |
| 1/1.8 型 | 71.7×57.1 | |
| 1/2 型 | 65.2×51.3 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | 0.5 | |
| バックフォーカス in air (mm) | 10.0 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M40.5×P0.5 | |
| 外形寸法 (mm) | Φ43×38.4 | |
| 重量 (g) | 73 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM8JCM-V | |
|---|---|---|
| 焦点距離(mm) | 8 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F1.4/F4/F8/F16 | |
| フォーカス範囲 (m) | 0.1〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 120.3(H)×90.0(V) | |
| 画角(度) | 2/3 型 | 56.5×43.9 |
| 1/1.8 型 | 47.4×36.3 | |
| 1/2 型 | 42.6×32.5 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.6 | |
| バックフォーカス in air (mm) | 9.74 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M27×P0.5 | |
| 外形寸法 (mm) | Φ33×41.6 | |
| 重量 (g) | 88 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM12JCM-V | |
|---|---|---|
| 焦点距離(mm) | 12 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F1.4/F4/F8/F16 | |
| フォーカス範囲 (m) | 0.15〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 110.0(H)×82.5(V) | |
| 画角(度) | 2/3 型 | 38.3×29.1 |
| 1/1.8 型 | 31.7×24.0 | |
| 1/2 型 | 28.3×21.4 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.07 | |
| バックフォーカス in air (mm) | 11.7 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M27×P0.5 | |
| 外形寸法 (mm) | Φ33×37 | |
| 重量 (g) | 75 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM16JCM-V | |
|---|---|---|
| 焦点距離(mm) | 16 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F1.4/F4/F8/F16 | |
| フォーカス範囲 (m) | 0.2〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 112.8(H)×84.4(V) | |
| 画角(度) | 2/3 型 | 30.0×22.7 |
| 1/1.8 型 | 24.7×18.6 | |
| 1/2 型 | 21.8×16.4 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.05 | |
| バックフォーカス in air (mm) | 13.1 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M27×P0.5 | |
| 外形寸法 (mm) | Φ33×36.5 | |
| 重量 (g) | 76.5 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM25JCM-V | |
|---|---|---|
| 焦点距離(mm) | 25 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F1.4/F4/F8/F16 | |
| フォーカス範囲 (m) | 0.2〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 71.1(H)×53.3(V) | |
| 画角(度) | 2/3 型 | 19.6×14.8 |
| 1/1.8 型 | 16.1×12.1 | |
| 1/2 型 | 14.0×10.5 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.04 | |
| バックフォーカス in air (mm) | 11.7 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M27×P0.5 | |
| 外形寸法 (mm) | Φ33×39.5 | |
| 重量 (g) | 83 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM35JCM-V | |
|---|---|---|
| 焦点距離(mm) | 35 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F2/F4/F8/F16 | |
| フォーカス範囲 (m) | 0.2〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 47.9(H)×35.8(V) | |
| 画角(度) | 2/3 型 | 14.4×10.8 |
| 1/1.8 型 | 11.8×8.8 | |
| 1/2 型 | 10.5×7.9 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.2 | |
| バックフォーカス in air (mm) | 20.1 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M27×P0.5 | |
| 外形寸法 (mm) | Φ33×38.8 | |
| 重量 (g) | 72.5 | |
| 使用温度範囲 | −10°C~+50°C | |
| 型式 | LM50JCM-V | |
|---|---|---|
| 焦点距離(mm) | 50 | |
| イメージサイズ (mm) | 8.8×6.6(Φ11) | |
| 絞り範囲(F値) | F2.8/F4/F8/F16 | |
| フォーカス範囲 (m) | 0.2〜∞ | |
| 操作方法 | アイリス | − |
| フォーカス | 手動 | |
| 最近接時の撮像範囲(mm) | 29.3(H)×21.9(V) | |
| 画角(度) | 2/3 型 | 9.6×7.2 |
| 1/1.8 型 | 7.9×5.9 | |
| 1/2 型 | 7.0×5.2 | |
| 解像度（中央、周辺） | 100lp/mm, 80lp/mm | |
| TVディストーション (%) | -0.03 | |
| バックフォーカス in air (mm) | 35.5 | |
| マウント | C マウント | |
| フィルターサイズ (mm) | M27×P0.5 | |
| 外形寸法 (mm) | Φ33×56.2 | |
| 重量 (g) | 85 | |
| 使用温度範囲 | −10°C~+50°C | |
