機内カメラ
AI画像処理
工作機械内の不測の事態を
が検知！
- 加工不良
- 切粉の
巻き付き - 刃先欠損
- 加工不良
- 切粉の
巻き付き - 刃先欠損
AI検知で作業を効率化
工作機械ユーザー
の困りごと「あるある」を
AIが検知します。
加工中の工作機械内において、生産を阻害しそうな状態をAIが検知します。
問題が大きくなる前に対応することで、作業の効率化に貢献します。
-

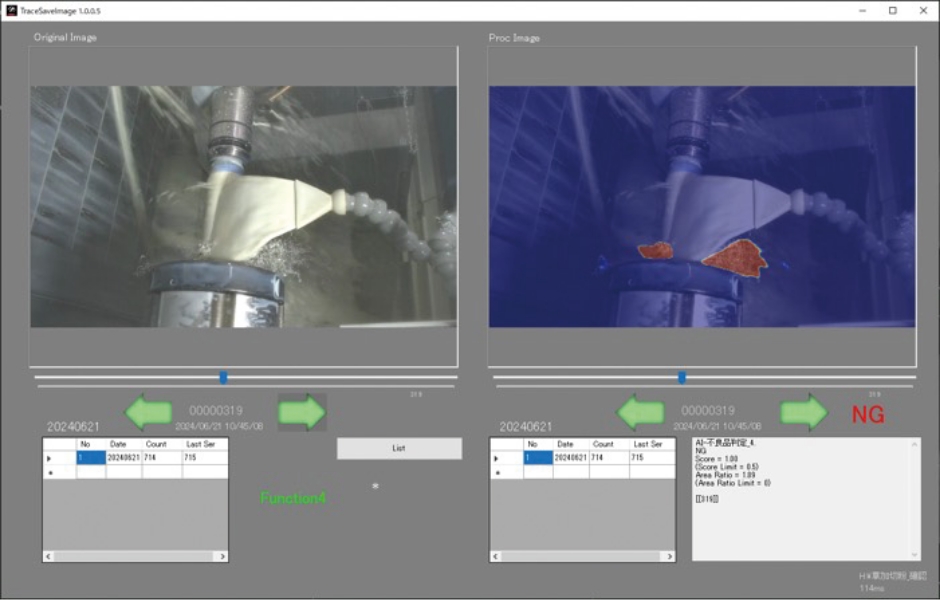

01「加工不良」を見える化
RWシリーズ
（回転機構付きビジョンユニット）ビジョンプロセッサ

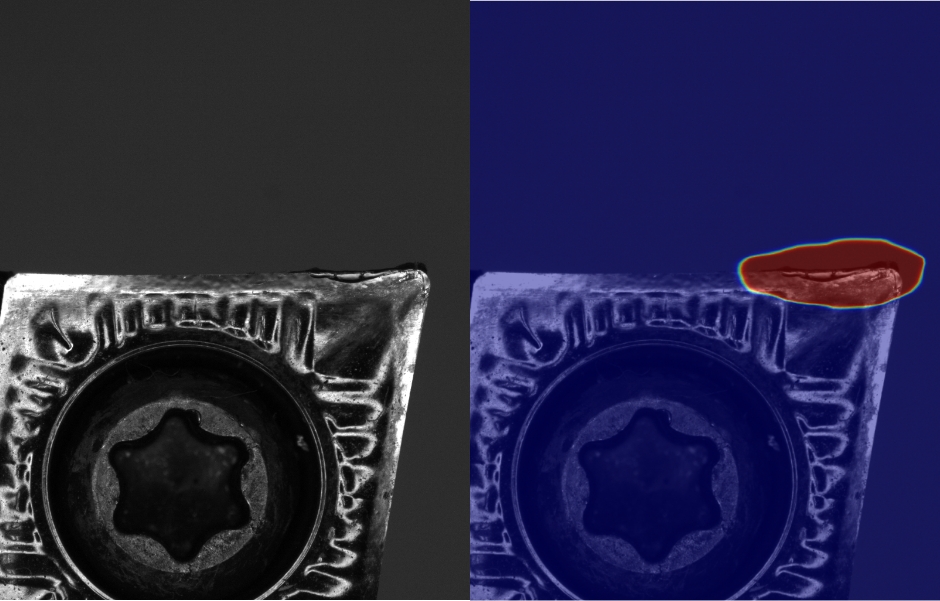

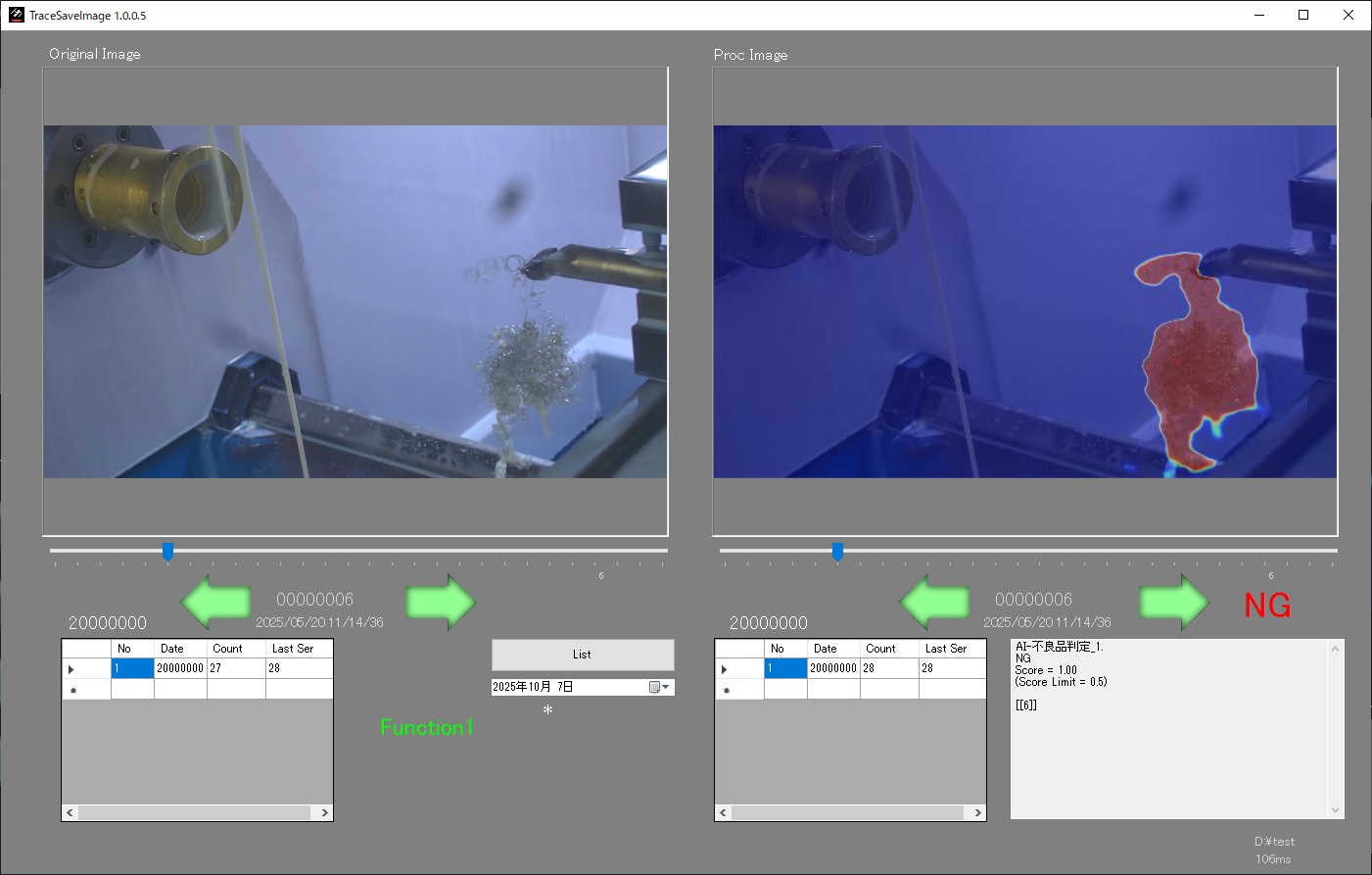

ビジョンプロセッサと組み合わせることで、AI機能を利用した異常検出が可能になります。「異常」と判定した部分をヒートマップ表示するなど、加工不良の見える化を実践します。
-
02切粉の巻き付きなどを
検知・通知RWシリーズ
（回転機構付きビジョンユニット）ビジョンプロセッサ
ビジョンプロセッサと組み合わせることにより、不具合発生時にアラート情報を発信。不良品の発生を最小限に抑えることが可能となります。
-
03刃先欠損を検知
RWシリーズ
（回転機構付きビジョンユニット）ビジョンプロセッサ
ビジョンプロセッサと組み合わせることで、工具の折れ/欠けなどの異常検出が可能です。
監視機能で作業を効率化
水や油が舞う環境でも
クリアな視界を実現します。
クーラント環境や、カメラの死角になっている場所など、
これまで諦めていたシーンや、予期せぬトラブルによる不良発生など、
工作機械でのモニタリングの課題を「回転機構付きビジョンユニット」が解決します。
-

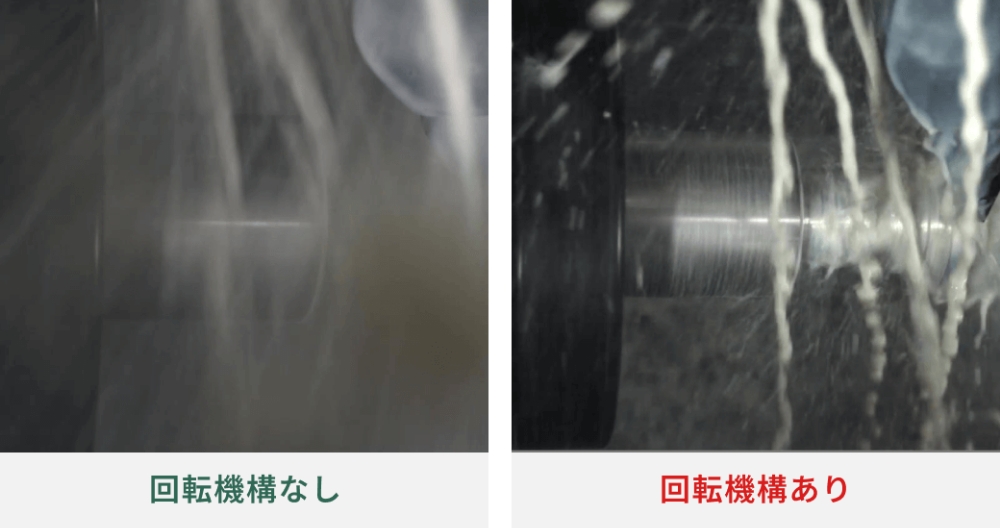

クリアな視界を実現

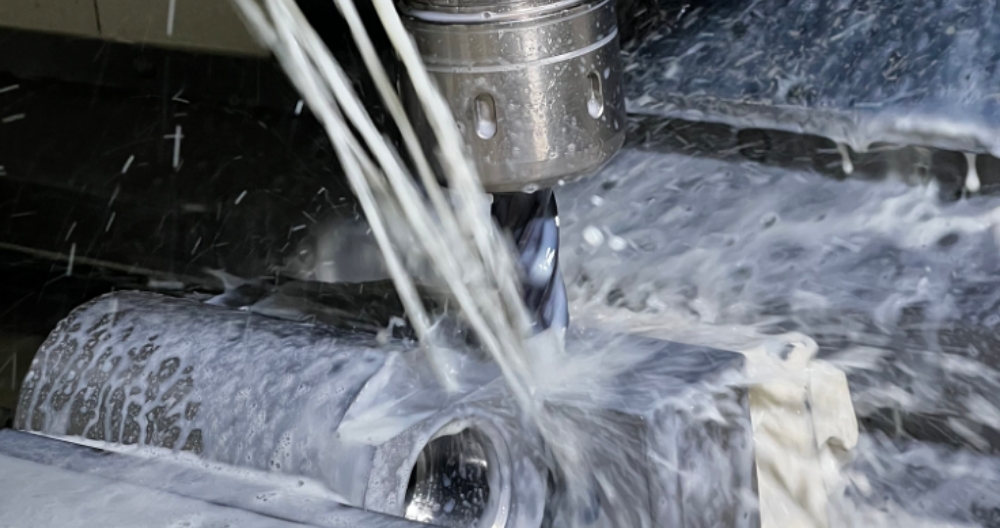

工作機械でのワーク加工中でも、クリアな視界を維持します。
-

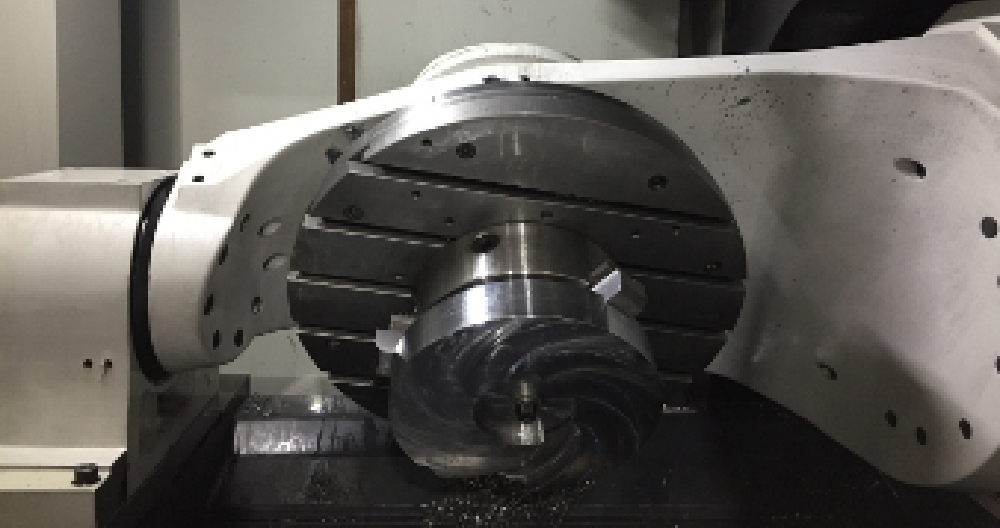

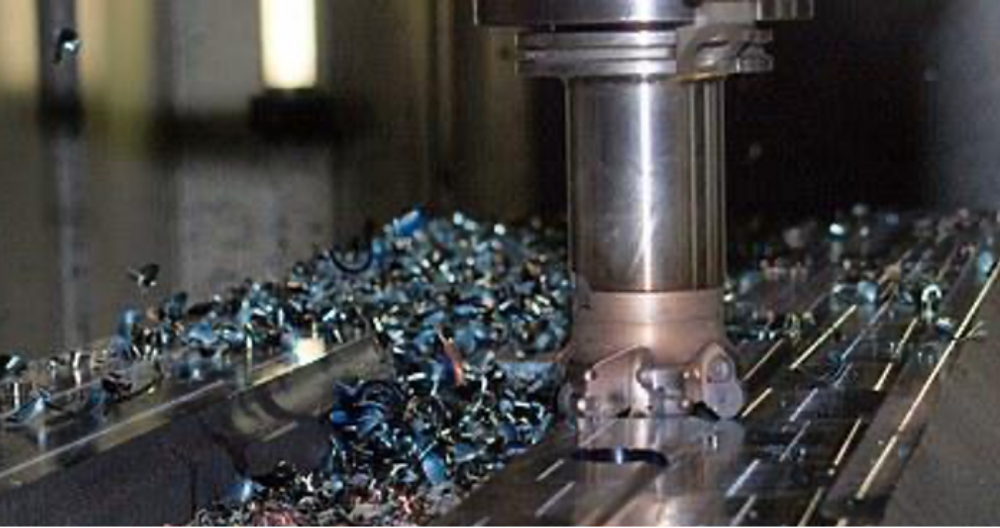

工作機械内の様子を撮影

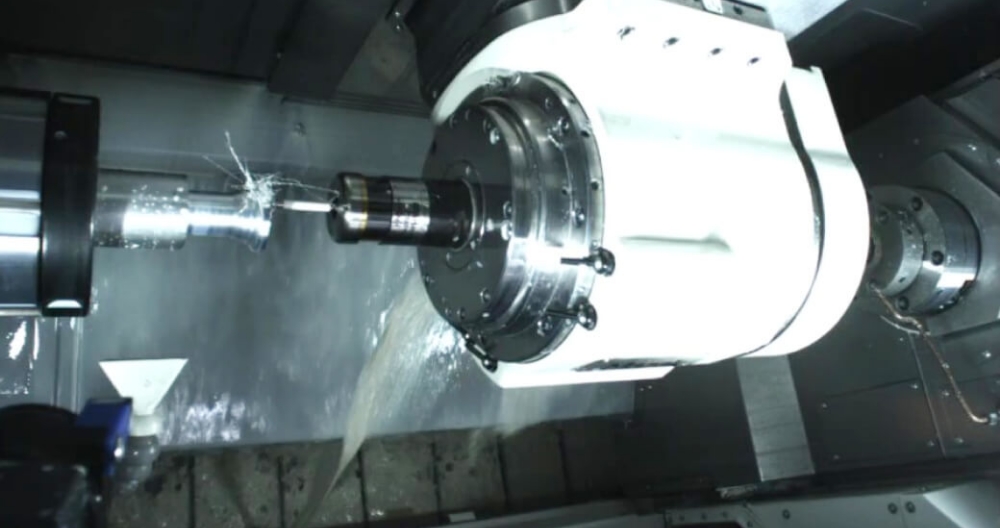

クーラントや切粉を寄せ付けず、旋盤・フライス盤・切削盤など、工作機械内の様子をクリアに撮影します。
-

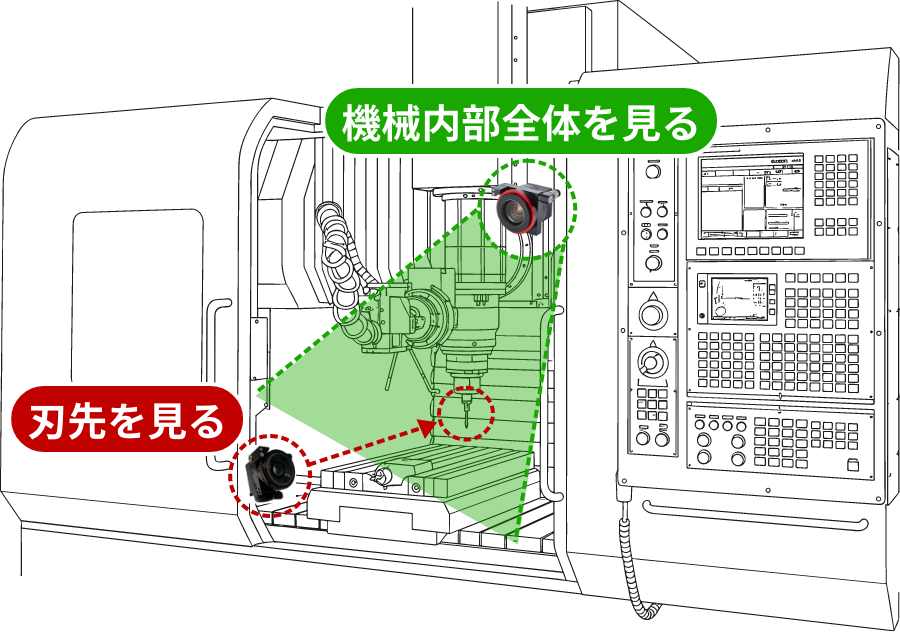

「死角」にも設置可能
コンパクトサイズのため、これまでは設置できなかった箇所にも設置可能。加工状況をリアルタイムにモニタリング出来るので、加工工程の見直しをスムーズに行えます。
-
RWシリーズ
（回転機構付きビジョンユニット）
×NVR
加工工程の録画〜
データ分析が可能加工工程を録画することで、今まで確認することが難しかった場所でも、何度も見返すことができます。不具合発生時の原因究明に役立てることができます。
-
RWシリーズ
（回転機構付きビジョンユニット）
×NVR
遠隔地から
リアルタイムで監視リアルタイムにモニタリングを行うことにより、予期せぬトラブルを事前に察知して製造ラインを停めることを回避できます。
-
RWシリーズ
（回転機構付きビジョンユニット）
×NVR

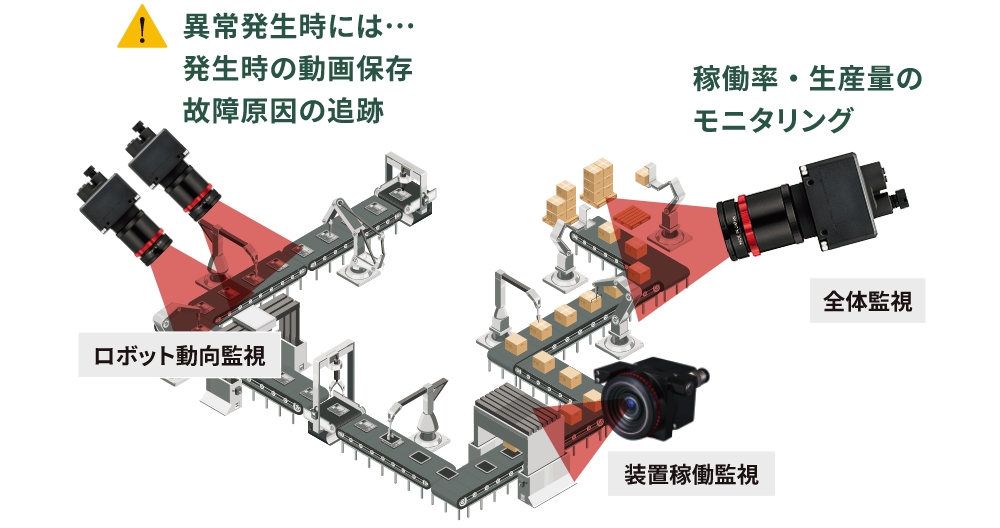

全体監視から、装置内の稼働監視まで
「稼働状況」を見える化ビジョンプロセッサと組み合わせることで、AI機能を利用した異常検出が可能になります。「異常」と判定した部分をヒートマップ表示するなど、不良の見える化を実践します。
※NVR=ネットワークビデオレコーダー
クリアな視界を実現する
独自構造

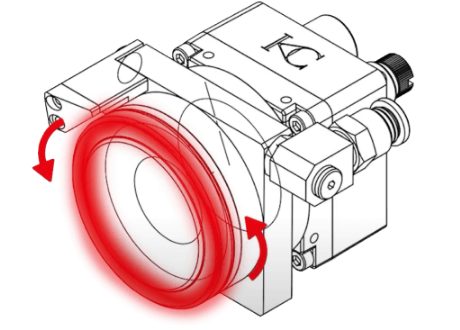

エアーを供給することで、
ガラス面を回転させる
独自構造。
レンズ前面への水滴や
油の付着対策が可能に！
-
エアーノズル
排気されるエアーを利用して、
回転窓の遠心力で取り除けない
液体を取り除く -
防水・耐油カメラ
任意の焦点距離の
レンズが取り付け可 -

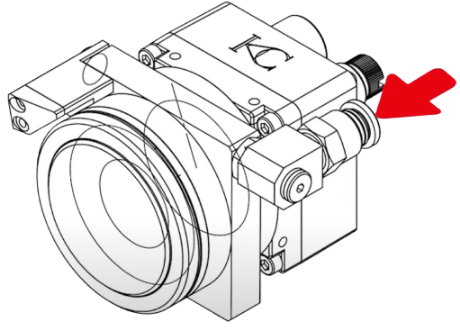

エアーを供給する
ハウジング内を陽圧化し、
防水耐油性を得る・使用エアー圧 :
0.05MPa～0.1MPa
・エアー流量 : 15～20ℓ/分 ～ -
耐環境
カメラハウジング -

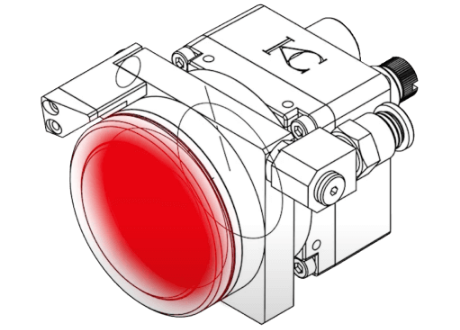

回転ガラス
エアーで内蔵フィンを
回転させて、
遠心力にて液体を取り除く
-
撥水・撥油コーティング
撥水・撥油コーティングを施した傷に強いサファイアガラスを採用 -
エアー供給
高圧エアーにより、前面ガラスを高速回転 -
高速回転
高速回転により水や油の付着物を除去

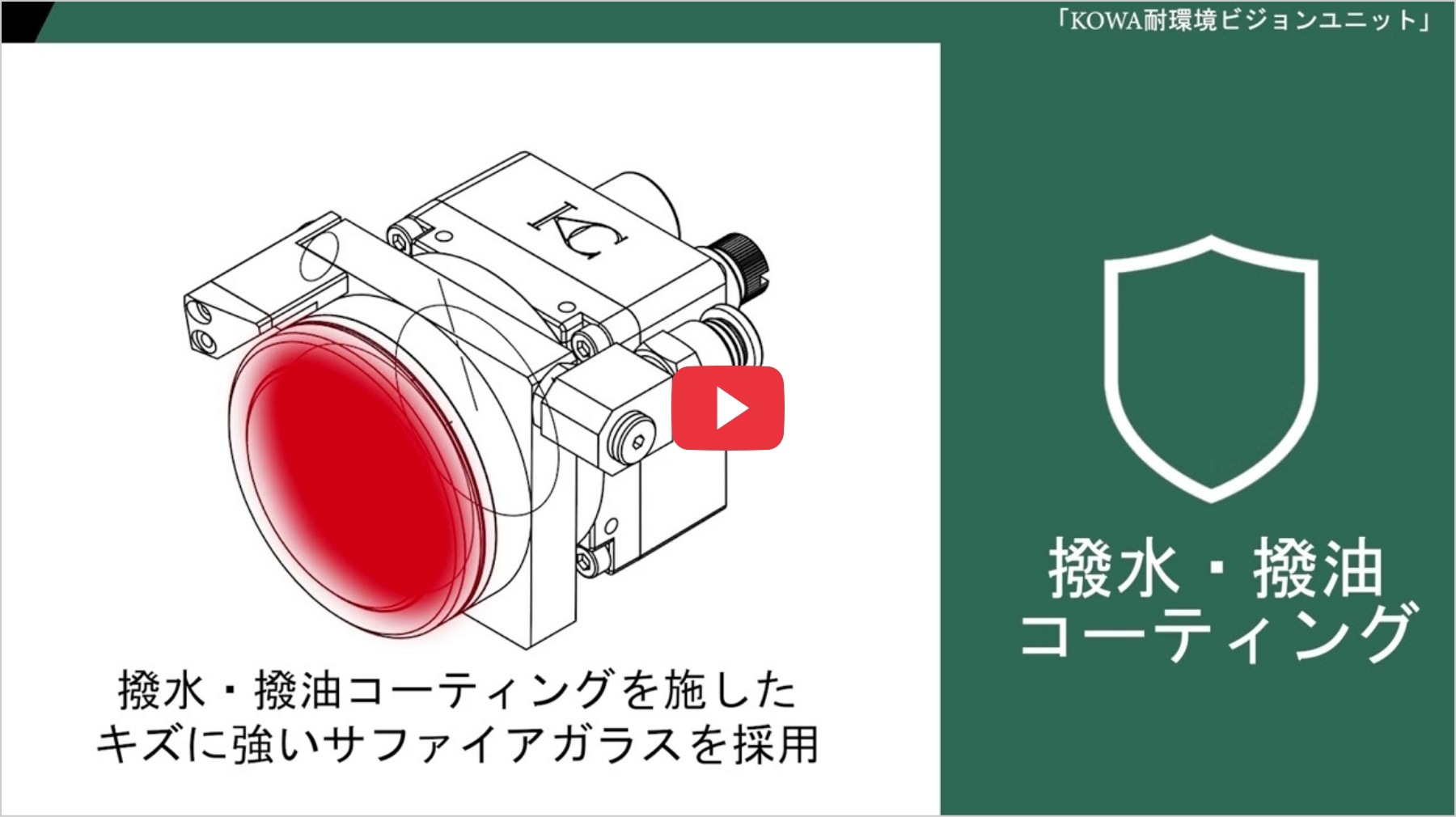

独創的な仕組み・特徴を
動画でチェック！
導入先企業様の声
株式会社エスケイメカニクス様
導入先企業様詳細
- 代表取締役
- 指田 渡様
- 本社所在地
- 埼玉県入間市
- 創業
- 1991年10月 (平成3年)
- 事業内容
- 真空装置部品（チャンバー）他、液晶・太陽電池、パネル製造装置部品、コンデンサー製造設備や半導体検査装置などの設備装置部品
- 貴社で課題となっていたことは？

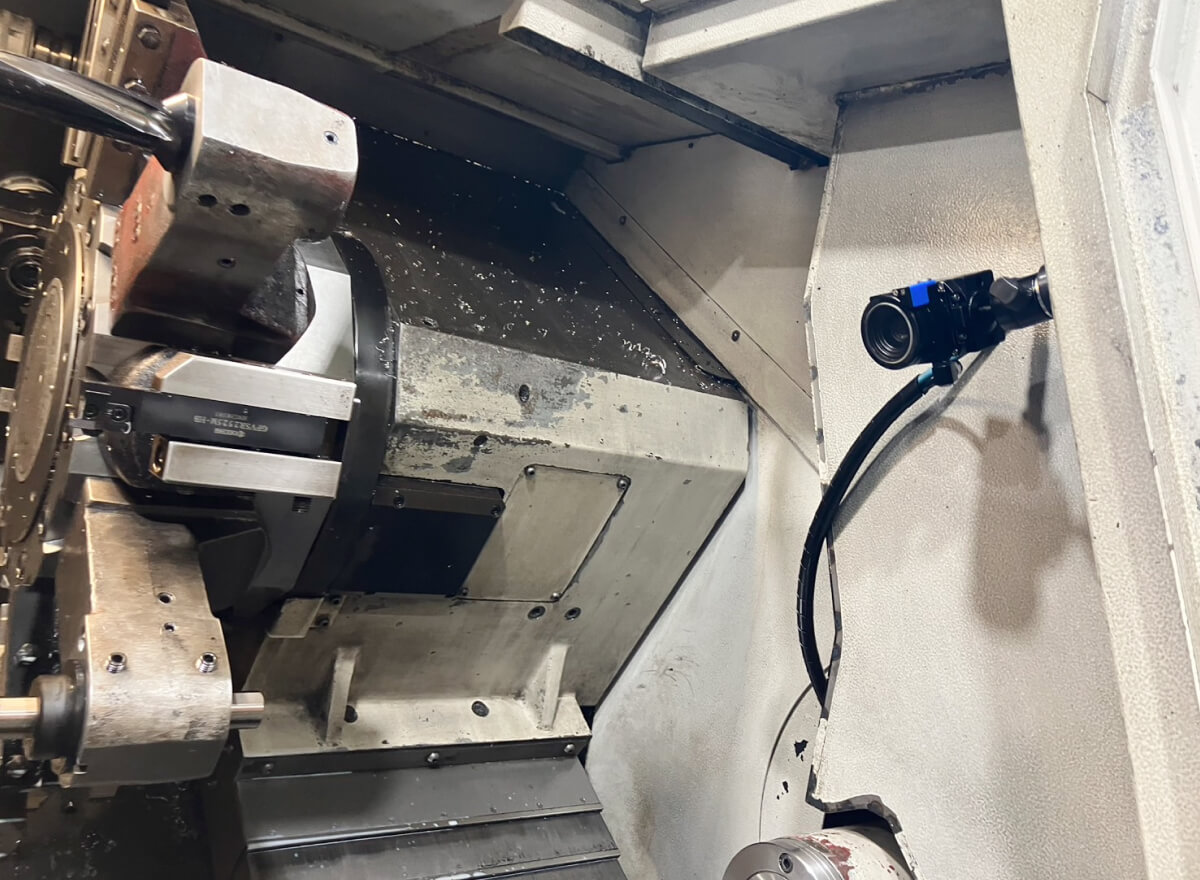

- 金属部品製造・高精度加工・摩擦攪拌接合を事業内容とする当社は、各種工作機械を使って金属部品の加工を行っていますが、ワーク加工中は装置外部から中の状況をクリアに確認することができず、行程が完了するまで製品の出来栄えを確認することができませんでした。
そのため、加工途中のツールやワークの状況を確認したいと感じておりました。 - 回転機構付きビジョンユニットの導入の決め手は？
- まずは、ワークにクーラントがかかる状況でもクリアな画像が見られたことです。
購入前にデモ設置をいただけたことも大きかったです。
デモ設置時に撮影された画像では、飛散したクーラントが除去され、加工状況をリアルタイムでモニタリングできることが確認できました。また、NVRに画像を記録として残すことが可能で、後日見直すことも出来る点などトレーサビリティーの観点からも導入することは有効であると判断し導入に至りました。
- 導入後の効果や気づいた点などあれば教えてください。
- 加工の状況を見る、録画できる、という点から導入を決意しましたが、ここまでの運用から違う側面での活用を考えています。
それは社員教育です、新入社員やその装置を初めて触る従業員に加工までの装置の操作手順やワークをどのようにセットするのかなどを録画データを見ながら先輩社員が教えることができるので、装置への理解が深まり、作業効率が良くなるのではないかと期待しています。
現時点では複数ある装置すべてへの導入はしていませんが、追加導入も前向きに検討していきたいと考えています。
導入までを
丁寧にサポート
お問い合わせ後の流れの一例です。
お客さまのご状況に合わせて、本運転までを柔軟に並走します。
-
お問い合わせ
お問い合わせ後２～３営業日以内に弊社担当から連絡をします。
-
ヒアリング
お客様が感じている課題をお聞きします。お気軽に現在の状況や流れをお伝えください。
-
検証
お客様が処理したい画像を用いてサンプル評価（検証）を行います。
※サンプル画像を何点かご用意していただく場合がございます
-
ご提案
検証結果のご報告と共に、課題を解決するためのソリューションをご提案いたします。
-
設置・調整
設置に際し、生産ラインに問題を起こしていないか、入念にチェックをしながら稼働試験を行います。
-
アフターサポート
導入後に関わる変更や気になることなどに対応します。
興和オプトロニクスに
ついて
レンズメーカーとしての
経験と実績で
工作機械×工学の最前線へ
興和オプトロニクスは、レンズメーカーとして培った経験とノウハウを活かし、
カメラや画像処理装置の製造・販売を自社で完結できるトータルソリューションサプライヤーです。
特に、興和ビジョンシステムは、耐震・耐衝撃性能をベースに耐環境性能（防水・防塵・耐油）
を備えた機種も用意しており、厳しい環境下でも優れた機能を発揮いたします。
-
豊富なラインアップ

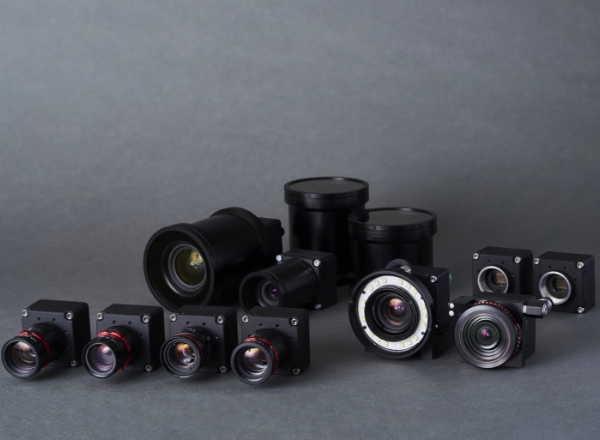

レンズとカメラの組み合わせは5,000通り以上の組み合わせが可能。豊富なラインアップからお客様に最適な仕様をご提案します。
※ハウジングや証明付カバーなど、その他のオプションも多数ご用意しています。 -
カスタマイズ提案にも対応
開発から製造、サポートまでを自社にてワンストップで対応できる体制を構築。お客様の仕様やニーズに応じてカスタマイズしてご提案することも可能です。お気軽にご相談ください。
-
トータルソリューションを追求
レンズ、カメラ、画像処理装置における主要機器を、自社にて開発・製造しています。その幅広い対応力により、お客様のさまざまな課題に対してトータルソリューションを提供いたします。
よくあるご質問
- 製品カタログやスペックシートが欲しい
-
当社HPに会員登録をしていただくことで、HP上からダウンロードが可能です。
- SDKは用意があるのでしょうか？
-
無償でご提供しております。こちらも当社HPに会員登録いただくことでHP上からダウンロードが可能です。
- 納期について教えてください
-
カメラ・レンズともにほとんどの機種が即納可能です。詳細は各支店・営業所もしくは当社HPまでお問い合わせください。
- カスタムはできるのか
-
セミカスタムからフルカスタムまで対応が可能です。 当社ではカメラ・レンズともに自社で開発・設計をしておりますのであらゆるカスタムに対応できる強みがありますので、ご相談ください。
- どのような採用実績がありますか？
-
振動/衝撃の強いロボットビジョンや産業用車両への搭載、水や油の舞う環境の多い食品業界や加工機への搭載、粉塵の舞うプラント業界。 その他、製造装置への搭載や生産ラインでの検査、計測など様々な実績がございます。
- サポート体制はありますか？
-
サポート専任部隊がおります。誠心誠意ご対応いたします。
- 耐油とありますがどのような油に対応しているのでしょうか。
-
当社では複数の切削油にて試験をしております。詳細はお問い合わせください。
- 回転させる機構に電源は必要ですか？
-
必要ありませんがエアーが必要です。（0.1MPa程度）
当社の所感

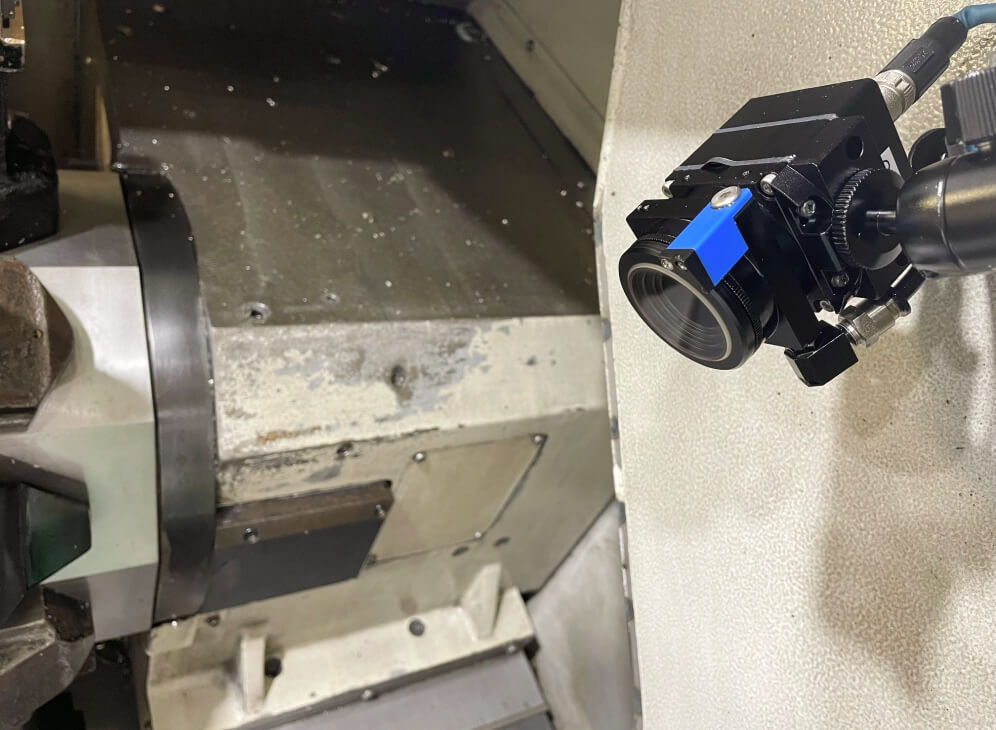

今回エスケイメカニクス様に導入いただいたのは、従来のビジョンユニットとレンズ表面のゴミを飛ばす特殊な機構を施したハウジングを一体化させた「回転機構付きビジョンユニット」、および録画機能を搭載した「ネットワークビデオレコーダー(NVR)」です。
これらの製品は工作機械内で加工状況をリアルタイムで見ることができる、加工状況を録画できるとしてお客様へご提案しておりましたが、(株)エスケイメカニクス様のように、違った側面での活用方法があることに気付くことが出来ました。
本製品は設計や開発にいくつものプロセスを重ねリリースにいたりました。どのような困りごとでもお気軽にご相談をいただければと存じます。まずはデモ設置をお申込みいただき、各社様とも自社環境での検証をお試しいただければと思います。
